Adaptor (für UKW) 1PP83500

Adaptor 1PP83500; Tesla; Praha, (ID = 2130741) Radio

Adaptor 1PP83500; Tesla; Praha, (ID = 2130803) Radio

Adaptor 1PP83500; Tesla; Praha, (ID = 2130804) Radio

Adaptor 1PP83500; Tesla; Praha, (ID = 2130805) Radio

Adaptor 1PP83500; Tesla; Praha, (ID = 2130806) Radio

Adaptor 1PP83500; Tesla; Praha, (ID = 2130807) Radio

Adaptor 1PP83500; Tesla; Praha, (ID = 2130808) Radio

Adaptor 1PP83500; Tesla; Praha, (ID = 2130809) Radio
Adaptor 1PP83500; Tesla; Praha, (ID = 2130654) Radio Adaptor 1PP83500; Tesla; Praha, (ID = 2130655) Radio
Adaptor 1PP83500; Tesla; Praha, (ID = 2130656) Radio
Use red slider bar for more.
Adaptor 1PP83500; Tesla; Praha, (ID = 2130654) Radio
Tesla; Praha,: Adaptor 1PP83500 [Radio] ID = 2130654 1280x960
Select picture or schematic to display from thumbnails on the right and click for download.
For model Adaptor (für UKW) 1PP83500, Tesla; Praha, Bratislava etc.:

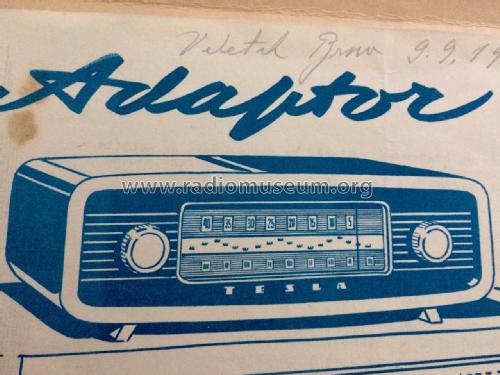

Tesla- Prospekt, was auf der Messe im Sept. 1959 in Brno verteilt wurde

Country:  Czechoslovakia
Manufacturer / Brand:  Tesla; Praha, Bratislava etc.
Brand

Supraphon
Year: 1959 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECC85 EF89 EF89 6B32
Semiconductors (the count is only for transistors) B250C100
Main principle Superheterodyne (common); ZF/IF 10700 kHz
Wave bands FM Broadcast Band Only
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Adaptor 1PP83500 - Tesla; Praha, Bratislava etc.
Material Moulded (Bakelite or Plastics)
Shape Tablemodel without bush buttons, Mantel/Midget/Compact up to 14
Dimensions (WHD) 125 x 370 x 175 mm / 4.9 x 14.6 x 6.9 inch
Notes

Das Gerät wurde auf der Herbstmesse 1959 in Brno vorgestellt. Der Frequenzbereich ist das OIRT- Band von 4,1 bis 4,56 m ( 73...66 MHz). Es ist ein UKW- Empfänger mit NF- Ausgang zum Anschluß an vorhandene Radios am Eingang Plattenspieler oder am Eingang eines Verstärkers.

Mit diesem Vorsatzgerät wollte man die Nutzung des UKW- Rundfunks schnell und preisgünstig ermöglichen.


Im Netzteil ist ein Selengleichrichter B250 C100 eingebaut.

Eingangsempfindlichkeit 5 uF.

Entgegen dem vorliegenden Schaltplan wurden bei diesem Messemuster statt der EBF89 in der ZF die EF89 eingesetzt. Wir haben keinen Hinweis darauf, dass das Modell in die Serienproduktion kam. Siehe Beitrag "UKW Rundfunk in Prag bereits 1949".

Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Mentioned in -- Original prospect or advert

Model page created by Wolfgang Lill. See "Data change" for further contributors.
