Violetta W411M mag.Auge; Einfachspieler

Violetta W411M; Tonfunk GmbH; (ID = 2601433) Radio Violetta W411M; Tonfunk GmbH; (ID = 2601458) Radio
Violetta W411M; Tonfunk GmbH; (ID = 1141759) Radio Violetta W411M; Tonfunk GmbH; (ID = 734548) Radio
Violetta W411M; Tonfunk GmbH; (ID = 734549) Radio Violetta W411M; Tonfunk GmbH; (ID = 734550) Radio
Violetta W411M; Tonfunk GmbH; (ID = 2601234) Radio Violetta W411M; Tonfunk GmbH; (ID = 2602458) Radio
Violetta W411M; Tonfunk GmbH; (ID = 2602459) Radio Violetta W411M; Tonfunk GmbH; (ID = 2602460) Radio
Use red slider bar for more.
Violetta W411M; Tonfunk GmbH; (ID = 2601433) Radio
Tonfunk GmbH;: Violetta W411M [Radio] ID = 2601433 1200x1717
Select picture or schematic to display from thumbnails on the right and click for download.
For model Violetta W411M mag.Auge; Einfachspieler, Tonfunk GmbH; Karlsruhe:
Tonfunk-Prospekt Musiktruhen 1954/55

Country:  Germany
Manufacturer / Brand:  Tonfunk GmbH; Karlsruhe
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: EC92 ECH81 EF85 EABC80 EM4 EL41
Semiconductors (the count is only for transistors) B220C75
schematic requested
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Violetta W411M [mag.Auge; Einfachspieler] - Tonfunk GmbH; Karlsruhe
Material Wooden case
Shape Console with Push Buttons.
Dimensions (WHD) 500 x 680 x 350 mm / 19.7 x 26.8 x 13.8 inch
Notes

Musiktruhe mit Taste für Fernsehton, 3-Touren-Plattenspieler Perpetuum 3420PE oder Philips AG2004. Schallplattenfach für 50 Schallplatten.

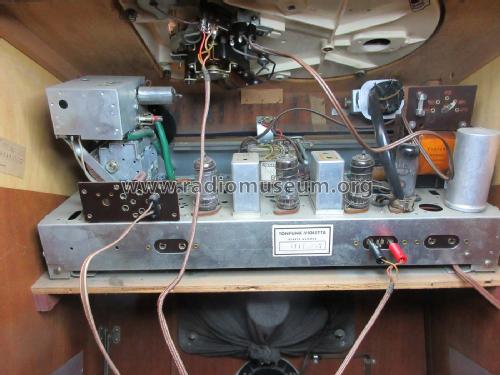

Rundfunk-Chassis ähnlich zu Tonfunk W211(H), jedoch mit EM4 statt EM80.

Der Rundfunk-Phono-Fernseh-Katalog, Nachtrag Frühjahr 1954, nennt fälschlicherweise das Chassis W221.

Die Tonfunk-Musiktruhe W411 wurde in 3 Ausführungen angeboten:

  • W411, ohne mag. Auge, Plattenspieler
  • W411M, mit mag. Auge EM4 im Gehäuse links oben, Plattenspieler
  • W411W, mit mag. Fächer EM80 als "Magischer Skalenzeiger", Plattenwechsler.
Net weight (2.2 lb = 1 kg) 19.5 kg / 42 lb 15.2 oz (42.952 lb)
Price in first year of sale 418.00 DM
External source of data Erb
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Rundfunk- und Fernseh-Katalog 1954/55 (S.175)
Literature/Schematics (1) Rundfunk- Phono- und Fernseh-Katalog 1954-1955 S.82 (Thiele)
Literature/Schematics (2) HdB d.Rdf-& Ferns-GrH 1954/55 (S.107)
Literature/Schematics (3) Rundfunk-Phono-Fernseh-Katalog Nachtrag Frühjahr 1954 S.38 (Thiele)

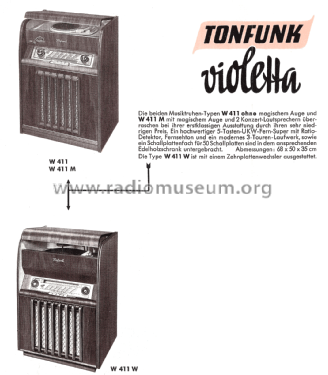

Literature/Schematics (4) -- Original prospect or advert (Tonfunk Prospekt Musiktruhen 1954)
