• Country
• Germany

• Manufacturer / Brand
• Uher Werke; München

• Year
• 1979 ?

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 208123

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Batteries / addl. power jack / 3 x 9 V / 24 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Various materials

• from Radiomuseum.org

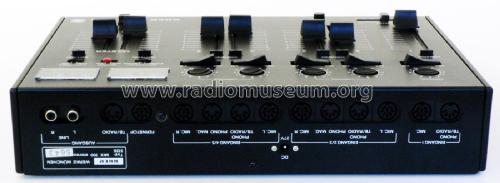

• Model: Stereo Mix 700 A126 - Uher Werke; München

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 335 x 65 x 220 mm / 13.2 x 2.6 x 8.7 inch

• Notes
• 5-Kanal-Mischpult (2 Stereokanäle, 1Monokanal).

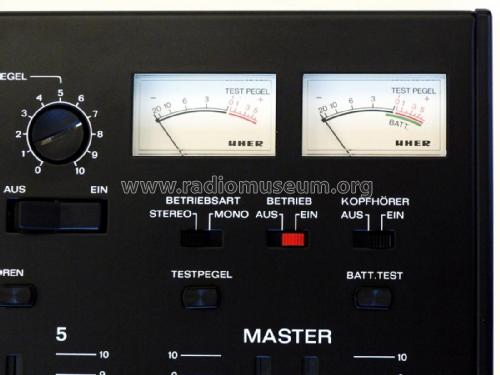

  5 Mikrofonverstärker. 2 eingebaute Entzerrervorverstärker für magnetische Tonabnehmer. Eingänge für nieder- und hochpegelige Tonquellen. Pegeltongenerator zum exakten Einpegeln des Aufnahmegerätes, 2 VU Meter, knackfreie Einschalter für jeden Kanal. Masterpegelsteller.
  Netz-oder Batteriebetrieb, 24V-Anschluss. Line Ausgang mit DIN-Steckdose und Cinch-Buchsen.

• Net weight (2.2 lb = 1 kg)
• 3 kg / 6 lb 9.7 oz (6.608 lb)

• Source of data
• - - Data from my own collection

• Author
• Model page created by Günter Kudicke. See "Data change" for further contributors.
