• Paese
• Italy

• Produttore / Marca
• Unda Radio; Como, Dobbiaco

• Anno
• 1934

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 316916

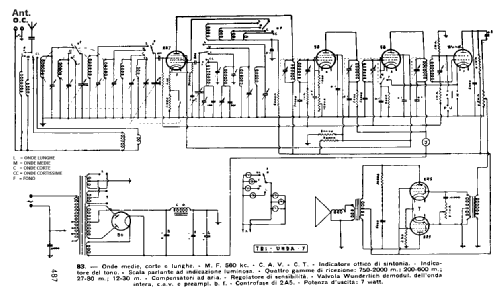

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 7

• Valvole

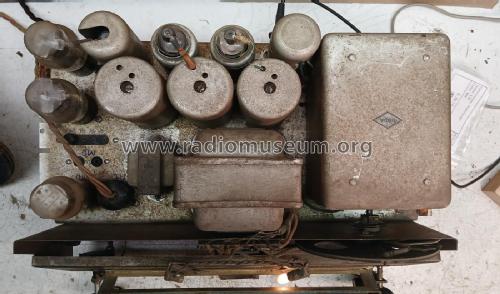

• 2A7 58 58 Wunderlich 2A5 2A5 80

• Principio generale
• Supereterodina (in generale); ZF/IF 450 kHz

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e 2 onde corte (2 x OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA)

• Altoparlante

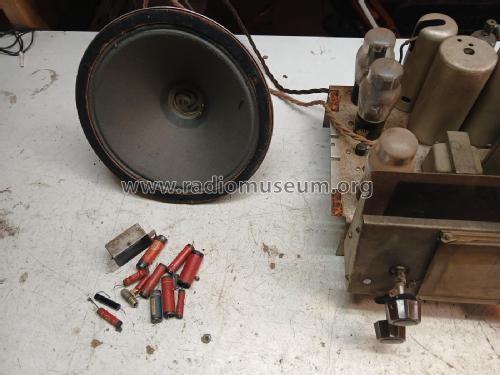

• AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo)

• Potenza d'uscita
• 7 W (indistorta)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Triunda 7 [early] - Unda Radio; Como, Dobbiaco

• Forma
• Soprammobile verticale (sviluppato in altezza; no cattedrale, sin decorazioni).

• Annotazioni

• Onde Lunghe da 750 a 2.000 m; Medie da 200 a 600 m; Corte da 27 a 80 m e da 13,5 a 30 m.
  Indicatore ottico di sintonia. Controllo di tono.
  Regolatore di sensibilità operante sul catodo della prima 78.

  Esiste una variante della Triunda 7 con differente elenco valvole.

• Bibliografia
• -- Original-techn. papers. (L'antenna, n.1, gennaio 1935)

• Letteratura / Schemi (1)
• -- Schematic (Il Radio Libro D.E. Ravalico Hoepli editore 1935.)

• Autore
• Modello inviato da Alessandro De Poi. Utilizzare "Proponi modifica" per inviare ulteriori dati.
