Oscilloscope ЛО70 - LO70

Oscilloscope ЛО70 - LO70; Sergo Ordjonikidze (ID = 1218073) Equipment Oscilloscope ЛО70 - LO70; Sergo Ordjonikidze (ID = 1218074) Equipment
Oscilloscope ЛО70 - LO70; Sergo Ordjonikidze (ID = 1218075) Equipment Oscilloscope ЛО70 - LO70; Sergo Ordjonikidze (ID = 1218076) Equipment
Oscilloscope ЛО70 - LO70; Sergo Ordjonikidze (ID = 1218077) Equipment Oscilloscope ЛО70 - LO70; Sergo Ordjonikidze (ID = 1218078) Equipment
Oscilloscope ЛО70 - LO70; Sergo Ordjonikidze (ID = 1218079) Equipment
Use red slider bar for more.
Oscilloscope ЛО70 - LO70; Sergo Ordjonikidze (ID = 1218073) Equipment

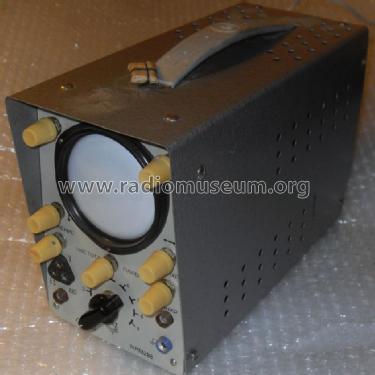

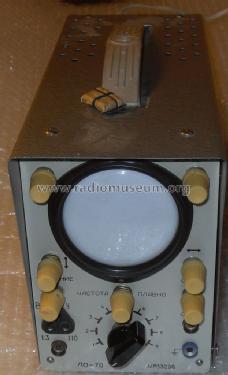

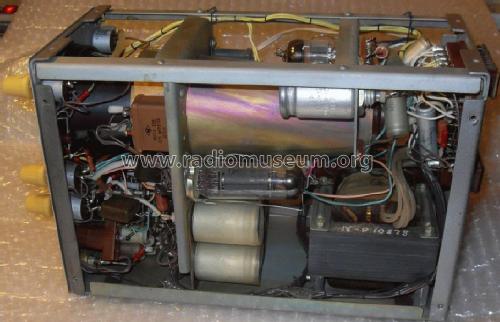

Sergo Ordjonikidze: Oscilloscope ЛО70 - LO70 [Equipment] ID = 1218073 1024x1024
Select picture or schematic to display from thumbnails on the right and click for download.
For model Oscilloscope ЛО70 - LO70, Sergo Ordjonikidze Saratov Electrical Instrument Production Plant; Saratov

Country:  Soviet Union
Manufacturer / Brand:  Sergo Ordjonikidze Saratov Electrical Instrument Production Plant; Saratov
Year: 1969–1978 ? Category: Service- or Lab Equipment
Valves / Tubes 4: 6Ж5П 6П15П 6Н1П ЛО-247
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Oscilloscope ЛО70 - LO70 - Sergo Ordjonikidze Saratov
Material Metal case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 115 x 173 x 290 mm / 4.5 x 6.8 x 11.4 inch
Notes Einkanaloszilloskop, synchronisierbare Zeitbasis, 3 Y-Eingangsbuchsen unterschiedlicher Empfindlichkeit, kein schaltbarer Eingangsteiler, Bildröhre ohne Raster/Rasterscheibe.
Net weight (2.2 lb = 1 kg) 4.1 kg / 9 lb 0.5 oz (9.031 lb)
Source of data - - Data from my own collection

Model page created by Henning Oelkers. See "Data change" for further contributors.



All listed radios etc. from Sergo Ordjonikidze Saratov Electrical Instrument Production Plant; Saratov
Here you find 1 models, 1 with images and 0 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Sergo Ordjonikidze: Oscilloscope ЛО70 - LO70
Threads: 2 | Posts: 5
Hits: 467     Replies: 0
unknown: Danke für Ihre Mühe
Gerhard Meyer
20.Jun.19
  1

Ich bedanke mich bei den 3 Herren für Ihre umfassende Beantwortung meiner Frage !

Schönen Gruß, Gerhard Meyer


Hits: 688     Replies: 3
Russ.Firmenzeichen
Gerhard Meyer
17.Jun.19
  1

Auf einem russischen Kleinoszillografen, den ich anlegen möchte,befindet sich dieses Zeichen, sonst nichts, gar nichts. Wer kennt es, wie heisst die Firma ?

Otmar Jung
17.Jun.19
  2

Das Oscilloscope ЛO-70 haben wir schon gelistet, allerdings auch ohne Hersteller.

Gabriel Toth
17.Jun.19
  3

until now this company is missing from aour data base, see here  and here

Jacob Roschy
18.Jun.19
  4

Das habe ich über das Oscilloscope ЛО70 gefunden:

Осциллограф ЛО-70, СССР

Данный прибор имеет полное наименование "Малогабаритный электронный осциллограф для радиолюбителей ЛО-40", он выпускался отечественной промышленностью с 1967 года на Саратовском электроприборостроительном заводе им. С. Орджоникидзе. Был весьма распространен, в основном по детским кружкам самодеятельности и среди радиолюбителей в домашних условиях. Осциллограф собран на трех электронных лампах пальчиковой серии: 6Ж5П, 6Н1П и 6П15П, а также электроннолучевой трубки (кинескопа) ЛО-247 (иногда комплектовался трубкой 5ЛО38И).

Quelle: http ://wasp. kz/articles.php?article_id=675  (Leerzeichen entfernen)

Übersetzt:

Oszilloskop LO-70, UdSSR

Dieses Gerät trägt den vollen Namen "Kleines elektronisches Oszilloskop für Funkamateure LO-40", es wird seit 1967 von der heimischen Industrie im Saratov Electrical Instrument Plant S. Ordzhonikidze hergestellt. Es war sehr verbreitet, vor allem in Amateur-Kinderkreisen und bei Funkamateuren zu Hause. Das Oszilloskop besteht aus drei Elektronenröhren der Fingerserie: 6Zh5P, 6N1P und 6P15P sowie der Elektronenstrahlröhre (Kinescope) LO-247 (manchmal mit einer 5LO38-Röhre).



Noch mehr findet man hier:

http ://forum. cxem.net/index.php?/topic/13400-%D0%BA%D0%B0%D0%BA-%D0%BF%D0%BE%D0%BB%D1%8C%D0%B7%D0%BE%D0%B2%D0%B0%D1%82%D1%8C%D1%81%D1%8F-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D1%84%D0%BE%D0%BC-%D0%BB%D0%BE-70/

(Leerzeichen entfernen)

Weiter unten findet man aus der Zeitschrift РАДИО, № 5, 1967, eine Anleitung mit Schaltbild.

M. f. G.
J. R.
