Thermoelektrogenerator TGK-3 {ТГК-3}

Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 595634) Power-S

Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 595635) Power-S

Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 1320504) Power-S
Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 490912) Power-S Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 490910) Power-S
Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 171922) Power-S Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 171921) Power-S
Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 490911) Power-S Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 511151) Power-S
Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 511153) Power-S Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 511154) Power-S
Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 596458) Power-S Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 596459) Power-S
Use red slider bar for more.
Thermoelektrogenerator TGK-3 {ТГК-3}; Metallamp, Moscow (ID = 490912) Power-S
Metallamp, Moscow: Thermoelektrogenerator TGK-3 {ТГК-3} [Power-S] ID = 490912 552x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Thermoelektrogenerator TGK-3 {ТГК-3}, Metallamp, Moscow:
Ebay Nr. 306247061780 Bild bearbeitet.

Country:  Soviet Union
Manufacturer / Brand:  Metallamp, Moscow
Year: 1953 Category: Power supply/conditioner or battery or charger
Wave bands - without
Details
Loudspeaker
Power out
from Radiomuseum.org Model: Thermoelektrogenerator TGK-3 {ТГК-3} - Metallamp, Moscow
Material Metal case
Shape Miscellaneous shapes - described under notes.
Notes Stromerzeuger in Form einer Petroleumlampe für Batterie-Röhrengeräte, Ausgangspannung 1,2 Volt bei 0,36 Ampere. Benötigt als Zubehör zusätzliche Vibratoreinheit zur Erzeugung der Ua (90 Volt). Brennstoffverbrauch 60-70 g pro Stunde, Tankfüllung reicht für 8 bis 16 Stunden.
Besonders geeignet für die Geräte "Rodina 47/52", "Iskra", Tallin B-2 und Tula.
Produced in Thermoelektrogenerator Works, Pravdinsk, Moscow too.
External source of data Atis Brikmanis
Mentioned in Funkgeschichte der GFGF (Heft 142 FG 25 März/April aus 2002, S. 97ff Detailbeschreibung)
Literature/Schematics (1) Radio & Fernsehen Nr. 7 (April 1956)

Model page created by a member from D. See "Data change" for further contributors.



All listed radios etc. from Metallamp, Moscow
Here you find 3 models, 3 with images and 3 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Metallamp, Moscow: Thermoelektrogenerator TGK-3 {ТГК-3}
Threads: 2 | Posts: 9
Hits: 1354     Replies: 0
metallamp: TGK-3 {ТГК-3}; Thermoelektrogenerator - deutsche Übersetzung
Heiko zur Mühlen
22.Mar.12
  1

Anfang der 1950er Jahre befand sich in der Siedlung "Prawda", die damals zum Bezirk
Mytischtschinski gehörte (unweit von Moskau) der Betrieb "Thermoelektrogenerator".
Wie in den meisten Unternehmen in den Nachkriegsjahre, arbeiteten auch in diesem
Betrieb hauptsächlich Frauen. Produziert wurden Vorrichtungen, die es ermöglichten,
die thermische Energie einer Öllampe in elektrische Energie umzuwandeln. Das sah im
Vergleich zu heutigen Geräten ziemlich exotisch aus. In Form eines Lampenschirmes
bekleidete sie eine Öllampe. Das Herz des Gerätes waren Halbleiter, eine Antimon- und
Zink-Legierung. Durch den Temperaturenunterschied zwischen der von der Lampe
ausgestrahlten Wärme und der kühlenden Einrichtung des Thermoelektrogenerators
(TEG) waren die Bedingungen für das Entstehen des elektrischen Stromes gegeben.
Die Leistung des Gerätes betrug ca. 4 Watt. Diese « russischen Lampen» waren damals
sehr gefragt. Produktion des Betriebes wurden mehr als in 30 Länder der Welt, von der
Mongolei bis zu Brasilien, geliefert. Die Leistung eines TEGs reichte für die Einspeisung
des Rundfunksempfängers "Rodina“ aus. (TEG und Radio wurden sogar komplett geliefert).
Der Produktionsumfang war recht groß. 1953 waren es 40.000 TEGs. Es wurde geplant,
zum Anfang der 1960er Jahre diese Zahl bis zu 120.000 im Jahr zu vergrössern. Zu dieser
Zeit begann auch die Fertigung eines Thermoelektrogenerators vom Typ TEGU-1 mit einer
Leistung von 16 Watt für die Stromversorgung der Kolchos-Funkstation "Urozhai-2" und
eines Gerätes für die automatische Temperatur-Regelung in einem Wohnraum. 1959 wurde
es die Produktion eines TEGs für die Kolchosfarmen mit einer Leistung bis zu 200 Watt
geplant, der die Wärme der Futterdämpfanlagen verwendend, den elektrischen Strom
erzeugen könnte. Auch das war noch nicht alles: es wurde geplant, ähnliche Geräte als
Stromquellen an den Stationen des Kathodenschutzes der Gasleitungen zu verwenden;
es wurden sogar Forschungsarbeiten an der Umwandlung der Sonnenenergie in elektrische
Energie durchgeführt. Jedoch mit der schnellen Entwicklung der Energetik und dem Erhalten
der billigen Elektrizität war die Nachfrage nach diesen Geräten gefallen.


Hits: 3131     Replies: 7
unknown: TGK-3 (TGK3); (Thermo-Generator)
Mario Coelho
24.Jan.06
  1 Estimados amigos,

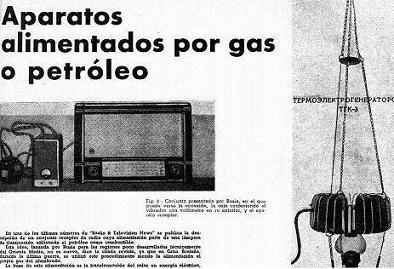

Vi numa revista este assunto que me pareceu curioso. Radios alimentados a gas ou a petroleo. Este modelo TGK-3  já estava registado no Rmorg.

Aqui não é possível colar esse artigo na totalidade porque só podemos colar 40kb.

Colo apenas um recorte dessa página.



Para além deste modelo, o TGK-3, este artigo também apresenta um outro gerador termoeléctrico não identificado que alimenta um rádio a transistores.

Cumprimentos

Mário Coelho
Jose Duarte Costa
25.Jan.06
  2 Caro
Mario Coelho
Achei muito curioso e actual este artigo pois no actual momento que se fala tanto em alternativas energeticas este é um bom exemplo de solução para problemas de energia

Comprimentos
Jose Duarte
Mario Coelho
25.Jan.06
  3 Olá José Duarte,

Obrigado pela sua resposta.

Junto outra fotografia de um outro gerador termoeléctrico, modelo não identificado, que encontrei nesta revista.



Estes geradores teriam sido utilizados na GB em 1945, apesar de já ser conhecida esta utilização dos termo-pares desde 1926.

O gerador que aparece na figura 1 teria sido produzido pela Philips para alimentar já um radio a transistores, enquanto que o anterior TGK-3 seria para um rádio convencional ( saída de 1,2V para os filamentos e ao mesmo tempo alimenta um vibrador para criar uma saída de 90V para as placas e grelhas das válvulas).

Cumprimentos

Mário Coelho

Jesus Maria Sanz Lopez
03.Feb.06
  4

Un saludo amigos,

Poseo las revistas -de 1956- en las que aparecen esas fotos
que reproduces, si la memoria no me falla, porque escribo de
memoria -no las tengo aquí en este momento-, la del receptor de
transistores, que era un trabajo experimental de la Philips, apareció
en un articulo muy detallado sobre esos generadores en la revista
"Radioelectricidad" y el otro aparato, de valvulas, que es un modelo
que lanzó la Unión Sovietica con destino a los paises de Oriente Medio,
con los que tenía entonces unas relaciones economicas importantes,
en la "Revista española de Electrónica" junto con la foto también del
primero, que son las fotos que reproduces, creo.

Yo, entonces estudiante, consideré con otros compañeros, la idea de
construir un generador experimental de ese tipo, cosa que "a priori" aparecia
factible, y a nuestro alcance, pero tuvimos que abandonarlo ante
la dificultad de conseguir las aleaciones adecuadas y realizar las
soldaduras que tenian que ser a la autogena. Y desde luego de aquellos
generadores nunca más volvió a hablarse ni he visto a nadie que se
volviese a hablar de ellos hasta ahora vosotros.

Supongo que la aparición, ya en aquella época, de las primeras celulas
solares, dejó esa tecnología -de muy bajo rendimiento energetico
por otra parte- sin interés alguno, aparte de la curiosidad.

Saludos cordiales

Mario Coelho
03.Feb.06
  5

Gracias por su contestación.

Usted tiene razón, lo tomé de una  revista española.

Este artículo fue publicado en la revista Elecronica en diciembre de 1958.

Si, hoy esto es una curiosidad. ¿Casi todo que tenemos aquí en este museo (Rmorg) son curiosidades? .    ¿Verdad?   :-)
Hoy nadie escucha esos aparatos muy antiquos. Solamente por curiosidad.

Pero usted dijo que esto no tiene ningún interés.......    Quizás.  :-).

No deseé discutir las potencialidades o aplicaciones del método, pero diré :

- Convengo que esta manera de producir energía  presenta muy  bajo rendimiento. No es una  alternativa energetica. Las fotocélulas tienen muy  mejor rendimiento.

- Pero desafortunadamente no trabajan en la noche. Entonces en la noche usted necesita una batería para escuchar la radio.

Así pues, sin embargo este método, pienso, puede ser hoy útil todavia en los países muy pobres que utilizan con todo las viejas lámparas del petróleo, que solamente encienden en la noche.

Personas que trabajan del sol al sol,  y solamente en la noche escuchan la radio.Personas que tampoco no tienen dinero para comprar una batería.
Pero que las hay todavia .....

Saludos Cordiales
Mário Coelho

Luis Miguel Pascual-Ibarra
12.May.06
  6 Estoy de acuerdo contigo amigo, Mario.
Yo lo encuentro curioso y súmamente interesante.

Hoy día, creo que no se trata de buscar la utilidad o no, ya que por supuesto que está superada esa forma de producir energía.

Pero sí que es curiosa, y como tal, a muchos amigos de Rmorg, les interesará y se sentirán atraídos por el sistema y la noticia.

Saludos Cordiales, Koldo.
Martin Renz
16.Jun.08
  7 Uwe Kiese from Germany sent us this link:
thermoelectric generators
Theses kind of generators seem to be produced in Moscow, Russia

Martin Renz
Mario Coelho
20.Jun.08
  8

Estimado Dear  Martin Renz

Gracias por su articulo.

Después de todo, es posible hacer generadores  para 100 - 200W usando esta tecnología. Yo no era tan optimista.

Thank you for your article.

After all, is possible to make 100- 200W Thermo Generator Power units using this technology. I was not so optimistic.

Saludos Cordiales , Best Regards

Mario Coelho



Metallamp, Moscow: Thermoelektrogenerator TGK-3 {ТГК-3}
End of forum contributions about this model
