RB22; Visseaux / Télévisso (ID = 322526) Radio
Visseaux / Télévisso: RB22 [Radio] ID = 322526 800x538
Select picture or schematic to display from thumbnails on the right and click for download.
For model RB22, Visseaux / Télévisso; Lyon / Paris

Country:  France
Manufacturer / Brand:  Visseaux / Télévisso; Lyon / Paris
Year: 1956 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: 6AJ8 6BA6 6AV6 6BQ5 EM34 5V4
Main principle Superheterodyne (common)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 220; 245 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
Power out
from Radiomuseum.org Model: RB22 - Visseaux / Télévisso; Lyon /
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 410 x 260 x 200 mm / 16.1 x 10.2 x 7.9 inch
Notes

4 gammes d'ondes dont 1 bande étalée (BE). Cadre à air orientable.

Net weight (2.2 lb = 1 kg) 7.2 kg / 15 lb 13.7 oz (15.859 lb)

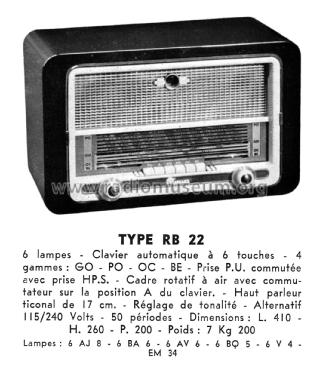

Mentioned in -- Original prospect or advert

Model page created by Jochen Amend. See "Data change" for further contributors.



All listed radios etc. from Visseaux / Télévisso; Lyon / Paris
Here you find 58 models, 38 with images and 10 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Visseaux / Télévisso: RB22
Threads: 1 | Posts: 3
Hits: 1558     Replies: 2
visseaux: RB22 (RB 22); Bitte um Reparaturtips
Jochen Amend
15.Jun.07
  1 Hallo liebe Sammlerfreunde,
gerade habe ich mein Visseaux RB22 zerlegt, gesäubert und möchte mit den Lötarbeiten beginnen. Dabei fielen mir diese roten Kondensatoren auf, die Beschriftungen wie zum Beispiel 1500V (Spannung, klar) und 100 000 cm, bzw. 20 000 cm tragen. Wer weiss, was das für Kapazitäten sein könnten? Sind das überhaupt Kapazitätsangaben? Wenn ja, kennt jemand eine Umrechnungsformel?
Des Weiteren ist deutlich ein Minuszeichen auszumachen. ELKO's??? Bestimmt nicht, oder doch?
Leider konnte ich bisher auch noch keinen Schaltplan auftreiben.






Mit den besten Grüßen,
Jochen Amend
Dietmar Rudolph
15.Jun.07
  2 Die alte Einheit "cm" für Kondensatoren ist fast identisch mit der neueren Einheit "pF" (Fehler etwa 10%). Da die Block-Kondensatoren oft eine fertigungsbedingte Toleranz von +- 10 bis 15% haben, ist der Umrechnungsfehler belanglos.

Der äußere Belag von gewickelten Kondensatoren ist oft markiert, z.B. mit einem schwarzen Ring oder wie hier mit " - " Zeichen am betreffenden Anschluß.

MfG DR
Jochen Amend
15.Jun.07
  3 Sehr geehrter Herr Rudolph,

vielen Dank für die schnelle Antwort.
Also kann ich dann faktisch für 100.000cm einen 0,1µF Kondensator einsetzen. Dann Kann ich meinen Lötkolben gleich wieder einstecken!

Beste Grüße,
Jochen Amend
