570 Ch= 701; La Voce del Padrone; (ID = 689216) Radio
La Voce del Padrone;: 570 Ch= 701 [Radio] ID = 689216 879x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model 570 Ch= 701, La Voce del Padrone; Milano:

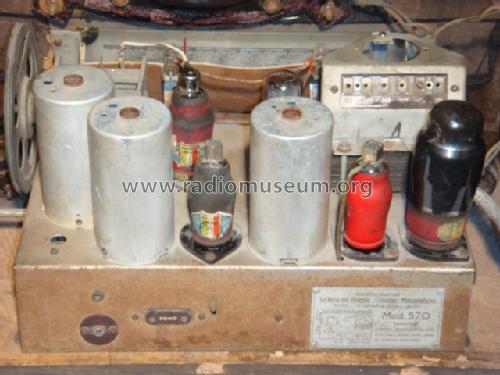

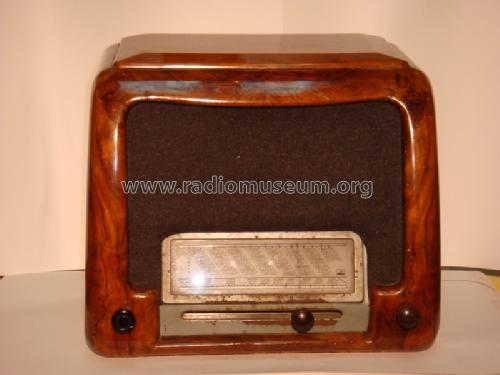

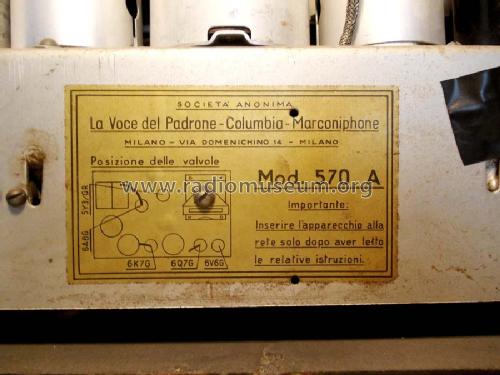

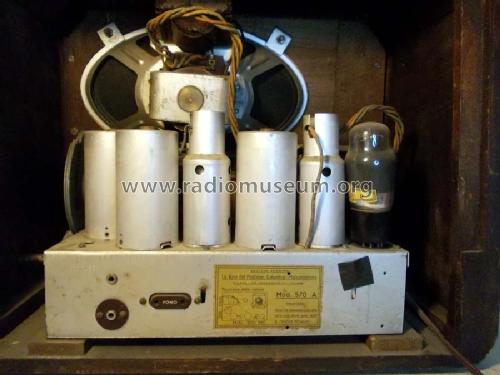

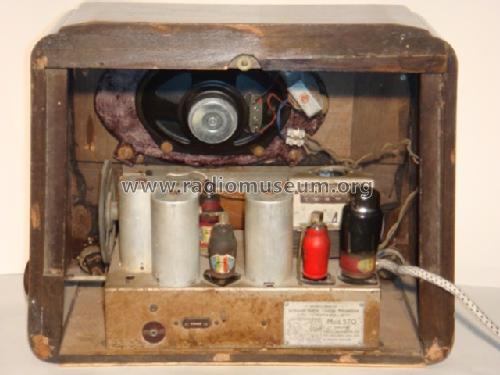

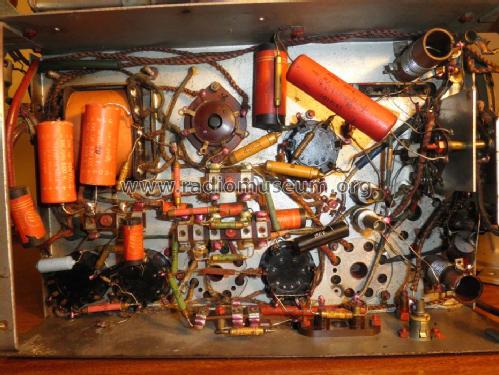

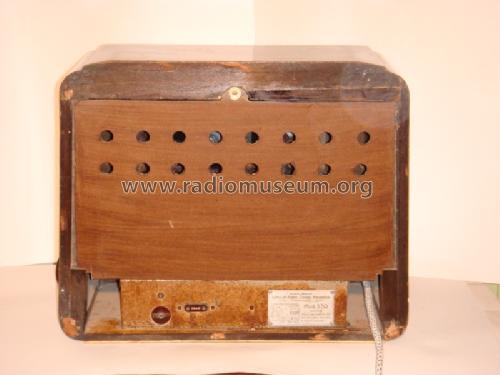

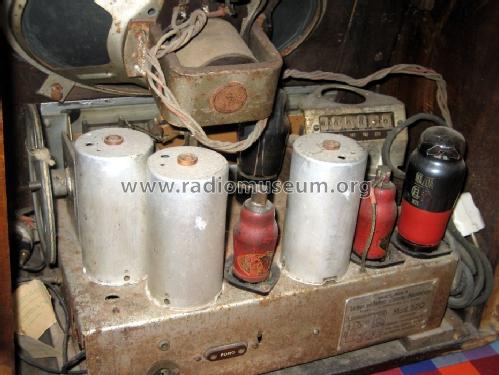

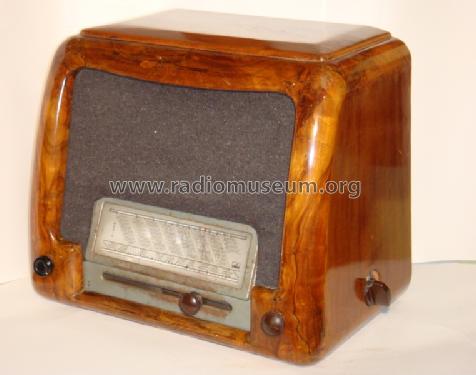

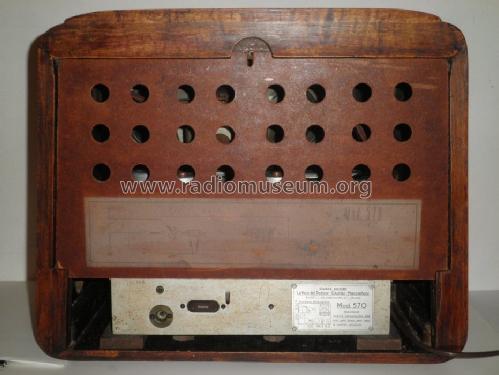

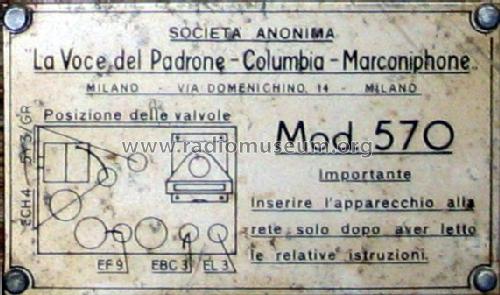

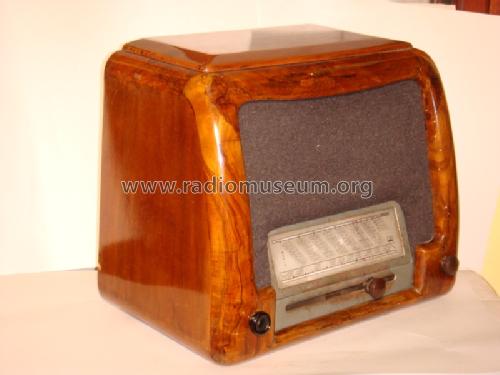

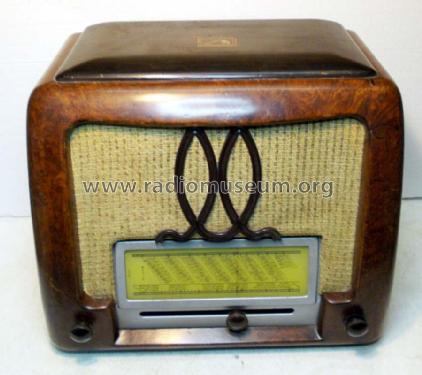

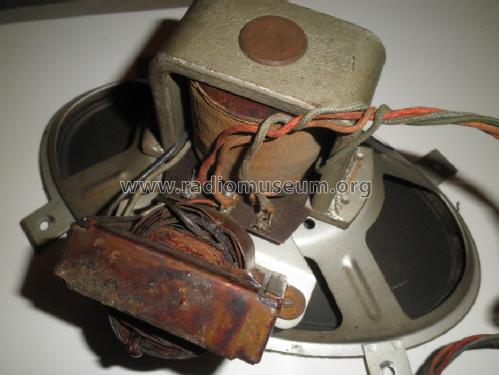

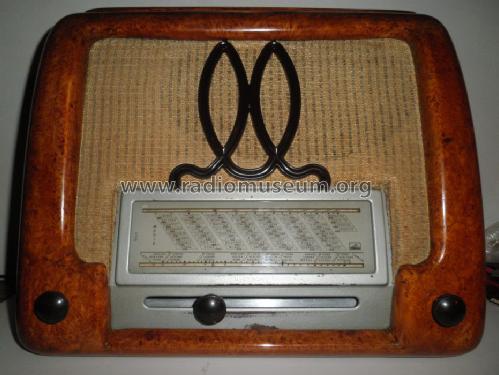

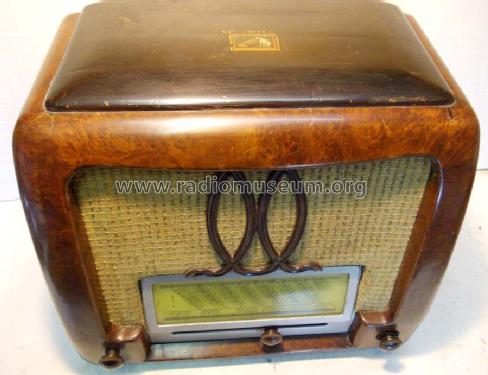

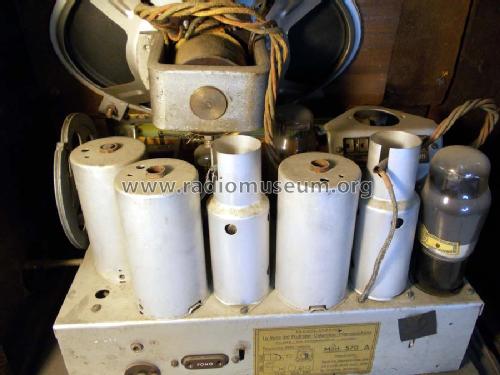

La Voce del Padrone mod. 570. Own picture.

Country:  Italy
Manufacturer / Brand:  La Voce del Padrone; Milano
Year: 1941/1942 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH4 EF9 EBC3 EL3 5Y3GR
Main principle Superheterodyne (common); ZF/IF 465 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 145; 160; 220; 275 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out 3 W (undistorted)
from Radiomuseum.org Model: 570 Ch= 701 - La Voce del Padrone; Milano
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 460 x 370 x 300 mm / 18.1 x 14.6 x 11.8 inch
Notes Serie Sintorapida.
Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Price in first year of sale 1'895.00 ITL
Source of data Guida Pratica Antique Radio III (2000)
Mentioned in Catalogo Antique Radio, Vol. II
Literature/Schematics (1) -- Original-techn. papers. (D.E. Ravalico: Servizio Radiotecnico vol. II. Radioriparazioni. 8^ Edizione. Hoepli, Milano, 1952.)

Model page created by Marco Gilardetti. See "Data change" for further contributors.



All listed radios etc. from La Voce del Padrone; Milano
Here you find 219 models, 168 with images and 136 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
La Voce del Padrone;: 570 Ch= 701
Threads: 2 | Posts: 2
Hits: 1093     Replies: 0
voce: 570 (Ch= 701); precisazioni sullo schema
Biagio Laureti
13.Feb.14
  1

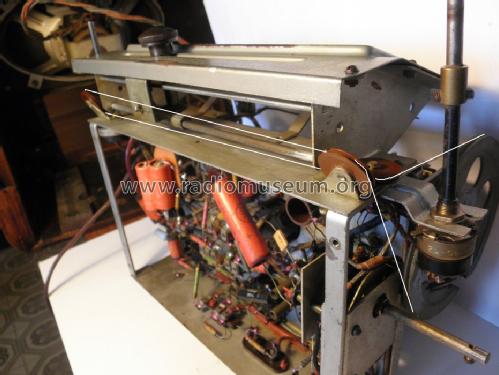

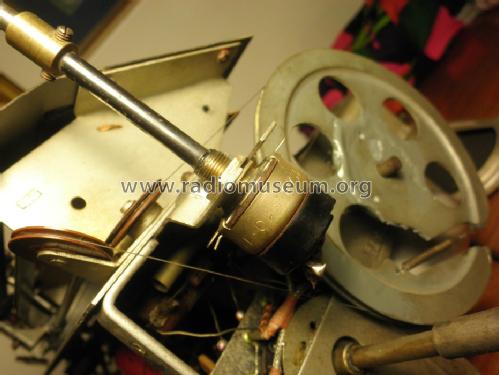

Ripristinando le funzionalità del ricevitore, ho riscontrato alcune diffenze costruttive del mio apparecchio (condizioni originali) rispetto a quanto indicato nello schema elettrico disponibile in archivio (foglio n. 2 ).

In particolare sul secondario del trasformatore di uscita non è installato il circuito costituito dal parallelo dell'induttanza e della resistenza, collegato in serie all'altoparlante, e Il condensatore elettrolitico da 8 µF montato tra il punto centrale dell'avvolgimento dell'alta tensione ed il piedino 2, filamento della raddrizzatrice 5Y3 GR (+ alta tensione), sullo schema elettrico è disegnato con la polarità invertita.

Saluti Biagio


Hits: 1920     Replies: 0
voce: 570 (Ch= 701); Scala parlante
Alessandro De Poi
22.Nov.09
  1

Al link seguente allego fotografia della scala parlante della radio La Voce del Padrone mod. 570

Sintogramma - La voce del padrone 570 (JPEG 1205x368 pixel, 145KB)


(non dispongo di scansione o foto a definizione maggiore)
