R5

La Voce del Padrone; Milano

Data
Forum
Pictures
Collections

  • Year
  • 1932/1933
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 74088

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • TRF without regeneration; Screengrid 1926-1935
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • Alternating Current supply (AC) / 110, 220 Volt
  • Loudspeaker

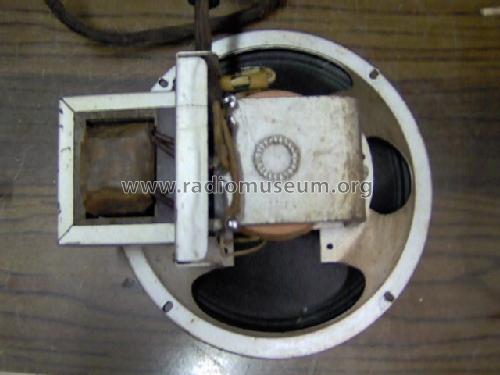

  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 20 cm = 7.9 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: R5 - La Voce del Padrone; Milano
  • Shape
  • Tablemodel, Tombstone = decorative upright, not cathedral but can have rounded edges.
  • Dimensions (WHD)
  • 425 x 500 x 295 mm / 16.7 x 19.7 x 11.6 inch
  • Notes

  • Pubblicizzato come "Riceve tutta l'Europa". Scala numerica.

  • Net weight (2.2 lb = 1 kg)
  • 15.1 kg / 33 lb 4.2 oz (33.26 lb)
  • Price in first year of sale
  • 1,475.00 ITL
  • External source of data
  • Pubblicità su
  • Mentioned in
  • -- Original prospect or advert ("Le vie d'Italia" - T.C.I.)
  • Literature/Schematics (1)
  • "Mostra storica della radio d'epoca - Azzano Decimo (PN)"
  • Author
  • Model page created by Alessandro De Poi. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: La Voce del Padrone;: R5

Threads: 1 | Posts: 1

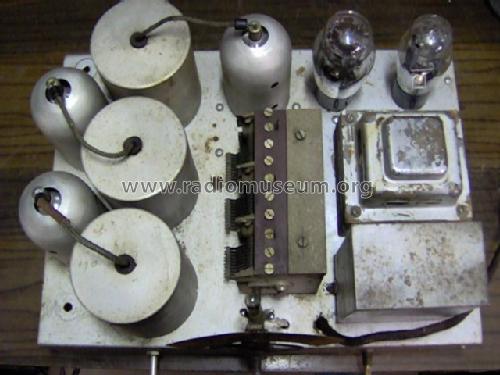

La R5 della Voce del padrone, secondo la descrizione dal catalogo 1933 (da cui è stato tratto il disegno messo nella scheda Radiomuseum), parla di: Circuito supercontrol con tre stati sintonizzati, 5 valvole di cui due multi mu. Pertanto non si tratta di una supereterodima, ma di una radio a amplificazione diretta e con le valvole 35 35 24 47 80 (Pag. 382 de. La moderna supereterodina 3° edizione (Ravalico)

Antonio Maida, 21.Jan.15
