Televizní prijimac

VTU Vojenský technický ústav; Tanvalde

Data
Forum
Pictures
Collections

  • Year
  • 1947 ?
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 97104

 Technical Specifications

  • Number of Tubes
  • 0
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent or electro-dynamic (moving coil), system not known yet.
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Televizní prijimac - VTU Vojenský technický ústav;
  • Shape
  • Tablemodel, low profile (big size).
  • Notes
  • Prototype 625 Lines TV Receiver with 30 cm square picture tube typ RCM30, VHF Band I Tuner. Different tubes are used, also German Stahlröhren, Design remembers to the German E1 prewar TV.
  • Source of data
  • -- Collector info (Sammler)
  • Author
  • Model page created by a member from A. See "Data change" for further contributors.

 Collections | Museums | Literature

Museums

The model Televizní prijimac can be seen in the following museums.

 Forum

Forum contributions about this model: VTU Vojenský: Televizní prijimac

Threads: 2 | Posts: 4

Televizní Prijimac kontra E1 Einheitsfernsehempfänger

Der VTU Televizní Prijimac war eine tschechische Eigenentwicklung um 1948 wiewohl man Parallelen zum deutschen Vorkriegs E1 Einheitsfernsehempfänger erkennen kann:

Dies sind

  1. Rechteckbildröhre
  2. Nebeneinanderliegende Anordnung von Bildröhre und Lautsprecher
  3. Transformatornetzteil
  4. Stahlröhrenbestückung

Der größere Aufwand in der Schaltung beim VTU Empfänger erklärt sich durch die höhere Bandbreite und Zeilenzahl ~6 MHz/ 625 Zeilen zu ~<3 MHz 441 Zeilen beim E1.

Die Schaltung beim VTU zeigt im Ablenkteil eine Röhre mit Novalsockel, der Netzteil ist im Vergleich zum E1 deutlich stärker ausgefallen und der HF Teil weist bereits die beim späteren Tesla 4000/4001 Empfänger bekannte auswechselbare Modulbauweise für alternative Empfangskanäle auf (Geradeausprinzip).

FM Tonverarbeitung auf 6.5 MHz nach OIRT nehmen wir an - beim E1 war es einfache AM auf ~2.8 MHz ZF zum Zweiseitenbandbildträger.

Und doch stellt sich die Frage nach dem hohen Aufwand:

Nachdem in Deutschland die CCIR Norm (625/50 mit 5.5 MHz FM Ton) als Verbindlich übernommen wurde brachte die Zeitschrift Funktechnik einen Beitrag zum Umbau des E1 Fernsehempfängers auf CCIR Norm heraus.

Zur Erinnerung: Der E1 war ein Superhetempfänger mit zumindest theoretisch angedachten Austausch der modularen Eingangsstufe für den wahlweisen Empfang des Senders Berlin Witzleben-Paul Nipkow oder dem geplanten Brocken Sender beide jeweils etwas unterhalb des heutigen VHF Band I.

Dies beinhaltete auch die Änderung der Videopolarität.

Der E1 kommt auch nach dem Umbau mit 17 Röhren aus.



Baustelle.........















Wolfgang Scheida, 15.Feb.09

Weitere Posts (1) zu diesem Thema.

Freundlicherweise hat mir das Technische Nationalmuseum Prag die Bilder überlassen. In dessen Bestand befinden sich die zwei hier abgebildeten  Geräte, welche gegenwärtig in der Werkstatt des Museums in technischer Überarbeitung sind.

Bekanntlich wurde am 23.März 1948 die erste öffentliche Fernsehübertragung der CSR und in Mitteleuropa überhaupt mit dem 625-Zeilen System in Tanvald durchgeführt.

Die Kleinserie an Fernsehgeräten von etwa 50 Empfängern wurde nach Prag geliefert, wo während der MEVRO (Internationale Rundfunkausstellung vom 11.Mai bis 15.Juni 1948 ) ständig Fernsehsendungen ausgestrahlt wurden.

Ausführliche Informationen darüber gibt es in der Zeitschrift: Radioamatér /Elektronik Heft 7-8 . 1948 und eine geschichtliche Darstellung der Entwicklung der Fernsehtechnik in der CSR ist in der gleichen Zeitschrift im Heft 4/1948 nachzulesen.

Die Ablösung der bürgerlichen Regierung durch die stalinistisch geprägte Regierung unter Vorsitz von Klement Gottwald am 15.Februar 1948 konnte man zumindestens in dieser Berichterstattung noch nicht erkennen.

Auf die Frage, ob er denn ebenfalls einen Fernseher auf der Prager Burg haben möchte, soll jedoch Klement Gottwald geantwortet haben, das er diesen nicht brauche, es gibt für ihn wichtigere Sachen....so Vaclav Kaiser , Stadtarchivar in Usti/n.L. /Aussig an der Elbe....

Wer die erwähnten Artikel haben möchte, kann mir dies mitteilen, ich versende diese als EMail gerne an Interessenten.




Ich bedanke mich bei Herrn Korinek, Fernsehspezialist im TNM Prag recht herzlich für die Bereitstellung dieser interessanten Fotos.



Drei weitere Bilder aus den erwähnten Artikeln möchte ich nicht vorenthalten:

Bild 3 : Chassis des in Tanvald gebautem TV . Foto aus Radioamatér Heft 5/1948 Seite 126

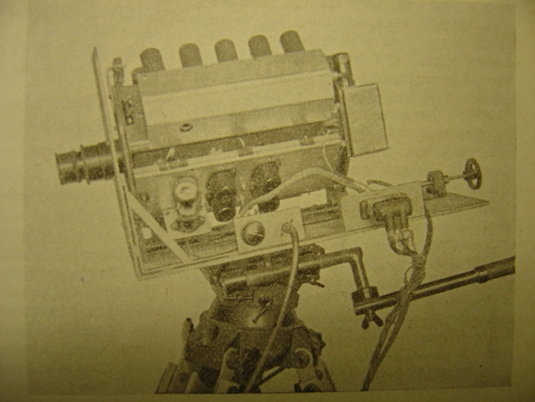

Bild 4:  In Tanvald gefertigte TV-Kamera w.o. Seite 127

Bild 5:  Öffentliche Vorführung auf der MEVRO in Praha / Prag   w.o. Heft 7-8/1948 Seite 182
