12 MHz Synthesized Function Generator 23 Option 001

Wavetek Corporation; San Diego (CA)

  • Year
  • 1985 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 317863

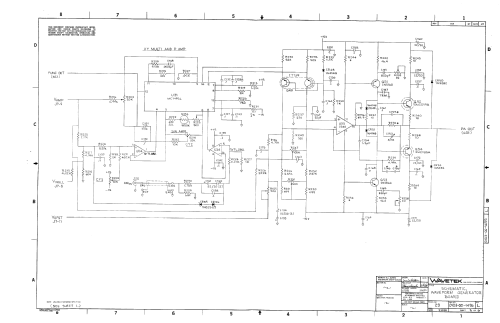

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 90-110 or 105-125 or 180-220 or 210-250 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: 12 MHz Synthesized Function Generator 23 [Option 001] - Wavetek Corporation; San Diego
  • Shape
  • Tablemodel without push buttons, Mantel/Midget/Compact up to 14
  • Dimensions (WHD)
  • 211 x 85 x 305 mm / 8.3 x 3.3 x 12 inch
  • Notes
  • Frequency range: 100uHz - 12MHz TTL & ECL output max. 32MHz
    Waveforms: Sine, triangle, rectangle under 1 kHz also ramp.
    Output voltage: 0.01 - 10.2Vp-p at 50Ω / 0.02 - 20.4V> 50KΩ
    VCG input: 0-12V at 10KΩ, frequency range max 1200: 1 Width 100kHz max, rise time 0.1 V / us at the input: + -5V = 100% modulation with 5V carrier signal at the output. Input impedance = 600Ω
    More details can be found in the manual.

    Frequenzbereich: 100uHz - 12MHz. TTL & ECL Ausgang max. 32MHz
    Wellenformen: Sinus, Dreieck, Rechteck unter 1KHz auch Rampe.
    Ausgangsspannung: 0.01 - 10.2Vp-p an 50Ω / 0.02 - 20.4V >50KΩ
    VCG Eingang: 0-12V an 10KΩ, Frequenzbereich max 1200:1 Banbreite 100Khz max, Anstiegszeit 0.1 V/us
    AM Eingang: +-5V = 100% Modulation  bei 5V Trägersignal am Ausgang. Eingangsimpedanz = 600Ω
    Mehr Details sind dem Manual zu entnehmen.







  • Net weight (2.2 lb = 1 kg)
  • 4 kg / 8 lb 13 oz (8.811 lb)
  • Author
  • Model page created by Beat Sager. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model 12 MHz Synthesized Function Generator is part of the collections of the following members.

 Forum

Forum contributions about this model: Wavetek Corporation;: 12 MHz Synthesized Function Generator 23

Threads: 1 | Posts: 1

Als ich den Generator zufälligerweise vor ein paar Jahren in einer Elektronik - Schrott Mülltonne gesehen habe, konnte ich nicht anders, als diesen nach Hause abzuschleppen. Natürlich musste ich den am gleichen Tag noch Einschalten und Testen. Die Anzeige und alle einstellbaren Funktionen scheinen in Ordnung zu sein. Auch die RAM Stützbatterie war völlig in Ordnung. Aber leider erhöhte sich das Ausgangssignal beim hochfahren der Frequenz plötzlich nicht mehr. Schuld war ein defekter Tantal Kondensator in der Stromquelle vom Dreieckgenerator. Nachdem ich den Ersetzt hatte funktioniert alles einwandfrei.





Nach längerer Einschaltdauer musste ich feststellen das der Netztransformator und die Spannungsregler fast zum kochen heiss wurden. Eine Messung ergab das die Spannung vor dem 5V Spannungsregler mehr als 16V betrug! Da kann doch etwas nicht stimmen!

Als erstes kontrollierte ich die zwei Spannungswähler. Nach Zeichnung war alles richtig eingestellt, insbesondere stand der J32 auf Stellung HI. Eine Widerstandsmessung am Netzstecker ergab das sich der Widerstand erhöht wenn der Spannungswähler J32 auf LO umgedreht wird. Damit war klar, das dieser Stecker falsch beschriftet ist. Nachdem ich den J32 richtig beschriftet und entsprechend eingesteckt hatte, betrug die Spannung am 5V Spannungsregler nur noch 14V. Das ist zwar immer noch reichlich, aber der Netztransformator erwärmt sich nun im normalen Rahmen. Sollte der Beschriftungsfehler serieübergreifend vorhanden sein, sind möglicherweise schon einige von diesen Geräten ausgebrannt.



Beat Sager, 06.Feb.20
