60 63 (60637A)
Wells-Gardner & Co.; Chicago
- Produttore / Marca
- Wells-Gardner & Co.; Chicago
- Anno
- 1929 ??
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 278884
- Numero di tubi
- 6
- Principio generale
- A circuiti accordati (amplif. diretta) senza reazione; 1 Stadi BF
- N. di circuiti accordati
- 3 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Solo onde medie (OM).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110 Volt
- Altoparlante
- AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 6 inch = 15.2 cm
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 60 63 - Wells-Gardner & Co.; Chicago
- Forma

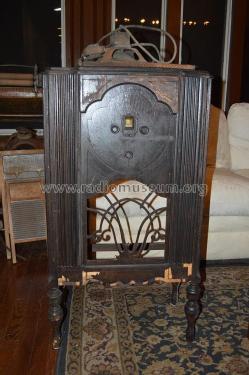

- Console, con gambe d'appoggio basse (< 50%).
- Dimensioni (LxAxP)
- 22 x 38 x 12 inch / 559 x 965 x 305 mm
- Annotazioni
-
This sample was build by Wells-Gardner for the Griffith Piano Company.
Patent plate shows W.G. (Wells Gardner) in lower left corner.
Model number 60637A is stamped on the transformer insulation. The model number 60637A contains the first four digits of Wells Gardener model 60 63 in Gernsbach’s Vol 2. It is likely that the last two digits, 7A, of the model number is the specific version of the 60 63.

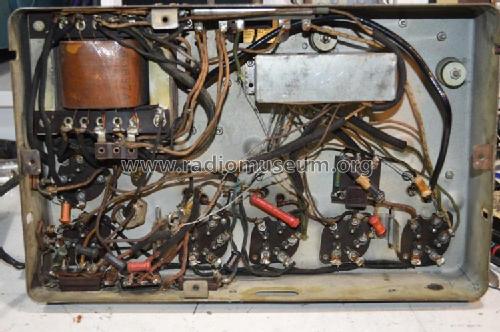

The chassis layout is uniquely designed to accommodate the drum dial. The Gernsback referenced schematic is for a radio with a flat semicircular dial. Kimball model 60637 (vs. this 60637A) has the flat dial.
- Peso netto
- 30 lb 0 oz (30 lb) / 13.620 kg
- Letteratura / Schemi (1)
- Gernsback Official Radio Service Manual (Volume 2, Wells Gardner 60 63, pages 505, 506, 507)
- Autore
- Modello inviato da Daniel Kolbach. Utilizzare "Proponi modifica" per inviare ulteriori dati.
