• Pays
• Etats-Unis

• Fabricant / Marque
• Wells-Gardner & Co.; Chicago

• Année
• 1953 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 361170

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 23

• Lampes / Tubes
• 6BQ7 6J6 6CB6 6CB6 6CB6 6AL5 12AT7 6AH6 6AU6 6AU6 6AU6 6AL5 6AV6 6AQ5 6BE6 6BL7GT 6AL5 6SN7GTA 6BQ6GT 6W4GT 1B3GT 5U4G 21MP4

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 8 inch = 20.3 cm

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Truetone 321MS31C-222 - Wells-Gardner & Co.; Chicago

• Forme
• Console de forme générique

• Remarques

• Wells-Gardner model 321MS31C-222 is a 21” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with VHF tuner 25A1095 and picture tube 21MP4.



• Schémathèque (1)

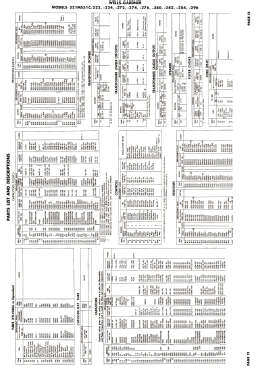

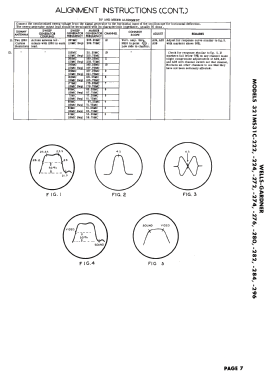

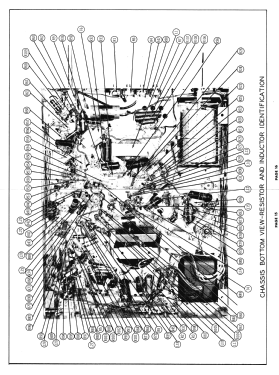

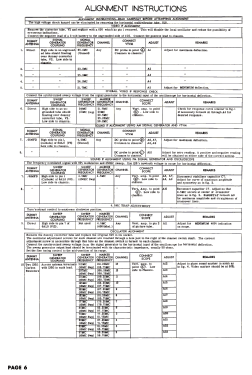

• Photofact Folder, Howard W. SAMS (Set 194, folder 14, dated 2-53)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
