Universal-Röhrenvoltmeter URV1

Universal-Röhrenvoltmeter URV1; Werk für (ID = 215786) Equipment

Universal-Röhrenvoltmeter URV1; Werk für (ID = 215787) Equipment

Universal-Röhrenvoltmeter URV1; Werk für (ID = 215788) Equipment

Universal-Röhrenvoltmeter URV1; Werk für (ID = 499067) Equipment

Universal-Röhrenvoltmeter URV1; Werk für (ID = 1606441) Equipment
Universal-Röhrenvoltmeter URV1; Werk für (ID = 419202) Equipment Universal-Röhrenvoltmeter URV1; Werk für (ID = 419203) Equipment
Universal-Röhrenvoltmeter URV1; Werk für (ID = 109081) Equipment Universal-Röhrenvoltmeter URV1; Werk für (ID = 419204) Equipment
Universal-Röhrenvoltmeter URV1; Werk für (ID = 419205) Equipment Universal-Röhrenvoltmeter URV1; Werk für (ID = 958557) Equipment
Universal-Röhrenvoltmeter URV1; Werk für (ID = 1606231) Equipment Universal-Röhrenvoltmeter URV1; Werk für (ID = 1606420) Equipment
Universal-Röhrenvoltmeter URV1; Werk für (ID = 1606423) Equipment Universal-Röhrenvoltmeter URV1; Werk für (ID = 1606424) Equipment
Altre immagini: scorri con la barra rossa.
Universal-Röhrenvoltmeter URV1; Werk für (ID = 419202) Equipment
Werk für: Universal-Röhrenvoltmeter URV1 [Equipment] ID = 419202 933x590
Seleziona le anteprime di foto e schemi a destra per ingrandirle, e clicca qui sopra per il download.
For model Universal-Röhrenvoltmeter URV1, Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.):
D_WF Berlin_URV1

Paese:  Germania
Produttore / Marca:  Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)
alternative name

VEB Werk für Fernsehelektronik
Anno: 1955 ? Categoria: Strumento da laboratorio
Valvole 1: ECC81 StR85/10
Gamme d'onda - senza
Particolarità
Tensioni di funzionamento Alimentazione a corrente alternata (CA) / 100...125; 200...250 & 1,5 Volt
Altoparlante - - Nessuna uscita audio.
Potenza d'uscita
Radiomuseum.org Modello: Universal-Röhrenvoltmeter URV1 - Werk für Fernmeldewesen OSW,
Materiali Mobile di metallo
Forma Soprammobile con qualsiasi forma (non saputo).
Dimensioni (LxAxP) 308 x 233 x 160 mm / 12.1 x 9.2 x 6.3 inch
Annotazioni

Gleichspannungsmessung 0,1...300 V in 6 Bereichen, mit Tastkopf HTR1 300...25.000 V.
Wechselspannungsmessung 30 Hz...230 MHz für 0,1...15 V. 30 Hz...20 kHz für 0,1...1.000 V in 6 Bereichen.

=/~ Ströme mittels Zusatz MUR 1 von 1 µA...1 A in 11 Bereichen.

Widerstandsmessung 1 Ω...100 MΩ in 7 Bereichen mittels eingebauter R20-Monozelle, außerdem Messmöglichkeit bei 1.000 MΩ .

Als Zubehör HF-Tastkopf TK1 und NF-Aufsteckvorsatz TK1-1, dazu Tastkopfvorsatzteiler 100:1 TK1-2.

Peso netto 5 kg / 11 lb 0.2 oz (11.013 lb)
Fonte dei dati Radiokatalog Band 2, Ernst Erb
Bibliografia -- Original-techn. papers. (Anders, Schaltungssammlung der Messgeräte)

Modello inviato da Wolfgang Eckardt. Utilizzare "Proponi modifica" per inviare ulteriori dati.



Elenco delle radio e altri apparecchi della Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)
In questo link sono elencati 56 modelli, di cui 46 con immagini e 27 con schemi.






Discussioni nel forum su questo modello
Werk für: Universal-Röhrenvoltmeter URV1
Argomenti: 1 | Articoli: 1
Visite: 2884     Risposte: 0

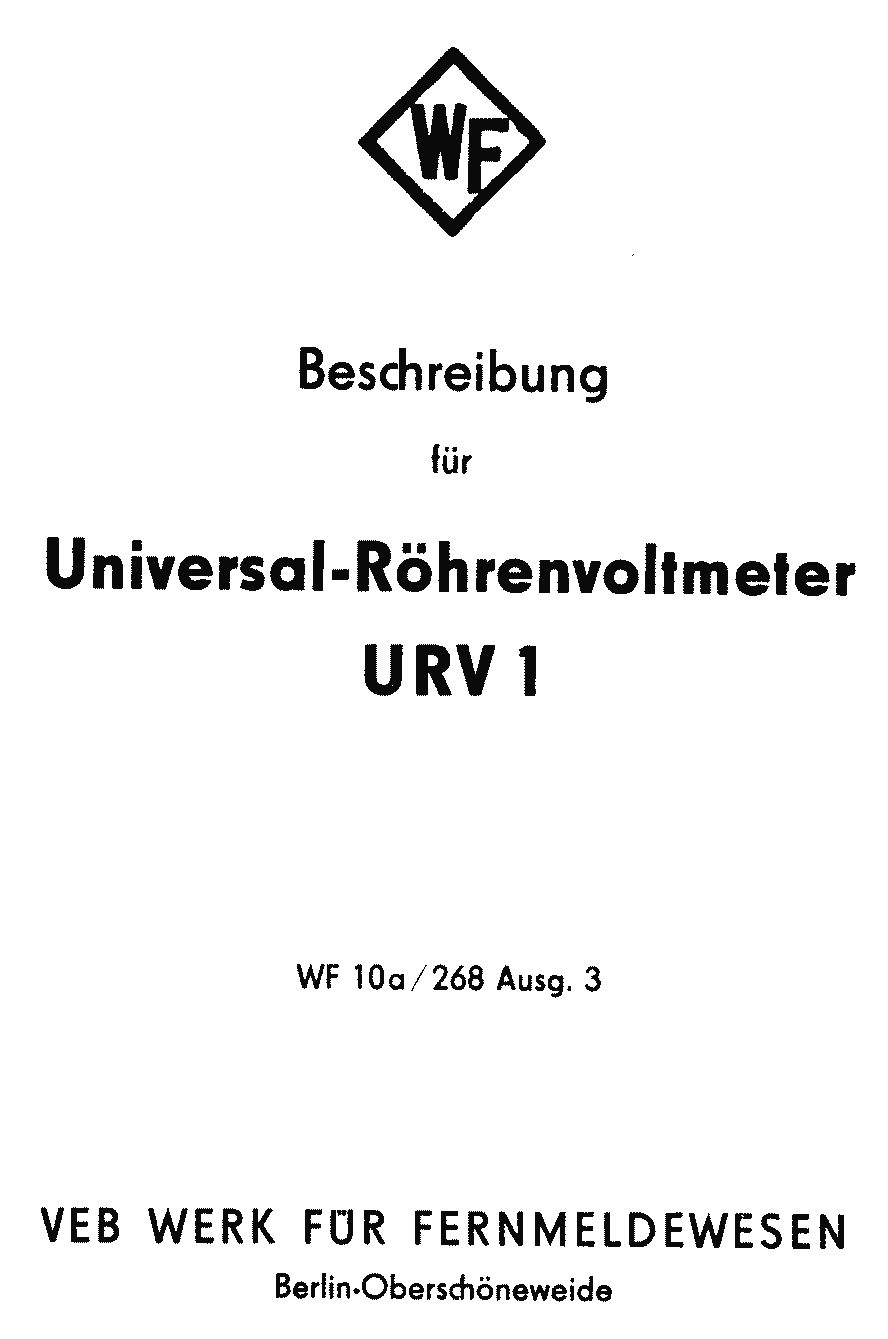

werk-fern: Anleitung des Universal-Röhrenvoltmeter URV1
Uwe Ronneberger
21.Jun.12
  1

Ansicht des URV 1
