Universal-Röhrenvoltmeter URV 2; Werk für (ID = 74793) Equipment
Werk für: Universal-Röhrenvoltmeter URV 2 [Equipment] ID = 74793 635x700
Select picture or schematic to display from thumbnails on the right and click for download.

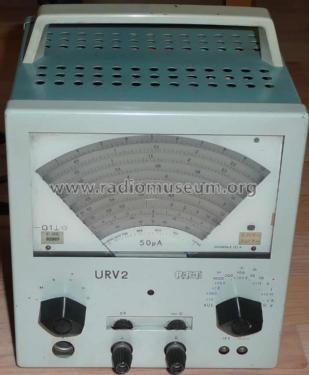

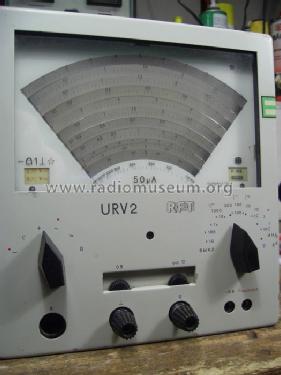

For model Universal-Röhrenvoltmeter URV 2, Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)

Country:  Germany
Manufacturer / Brand:  Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)
alternative name

VEB Werk für Fernsehelektronik
Year: 1961 ? Category: Service- or Lab Equipment
Valves / Tubes 1: ECC85 StR150/30
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
schematic requested
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Universal-Röhrenvoltmeter URV 2 - Werk für Fernmeldewesen OSW,
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 188 x 248 x 182 mm / 7.4 x 9.8 x 7.2 inch
Notes

21 Glühlampen für Anzeige, 0,1...1000 V (7 Bereiche) Gleichspannung, Wechselspannung 16 Hz...3 MHz (NF-Tastkopf), 50 kHz...300 MHz (HF-Tastkopf), Widerstands-Messung 1 Ω...300 MΩ (7 Bereiche).

Später im Messelektronik Berlin (VEB) produziert.

Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Price in first year of sale 1'665.00 DM
Collectors' prices
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-techn. papers.

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.



All listed radios etc. from Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)
Here you find 55 models, 44 with images and 24 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Werk für: Universal-Röhrenvoltmeter URV 2
Threads: 1 | Posts: 3
Hits: 2278     Replies: 2
werk-fern: URV 2 (URV2); Universal-Röhrenvoltmeter
Berislav Bradaric
10.Jun.09
  1 Best regards I'm trying to repair this instrument, and need some helping. Instrument sprang to live, after replacing a fuse, cap C1, and electrolyte. But seems that one more trouble is present here. After turning on, 5 to 10 seconds, pointer goes maximum to the right side of the panel, and hit to the end so hard staying glue there, that I'm afraid something is overloaded, possibly to make a damage to the instrument. After 5 to 10 seconds pointer goes to the left "null" position, and works fine. I presume, this happen because rectifier push full anode voltage right after start to the ECC85 tube, and tube is still in cold condition and need a few seconds to warming up. Is this normal when instrument started, and what can I do to prevent this? Can someone give any advice? German text welcome too, I can read them, but don't know to write them. Thanks in advance. Regards.
Michael Seiffert
16.Jun.09
  2

Ich kann mich erinnern, daß bei diesen Geräten beim Einschalten der Zeiger zuerst mit vollem Schwung an den Rechtsanschlag geht, dort eine Weile verharrt und dann erst langsam in die Nullstellung zurückgeht. Wir hatten solche Röhrenvoltmeter seinerzeit bei uns im Prüffeld. Das Verhalten war bei sämtlichen baugleichen Geräten so und damit völlig normal und wurde auch nicht weiter hinterfragt, zumal die Messtechnik von einer speziellen Messmittelkontrolle turnusmäßig überprüft wurde.

Wäre da etwas nicht in Ordnung gewesen, wäre es instandgesetzt worden. Also besteht kein Grund zur Besorgnis für Messwerk und Zeiger.



M. Seiffert

Berislav Bradaric
19.Jun.09
  3



Thanks for the reply Michael.

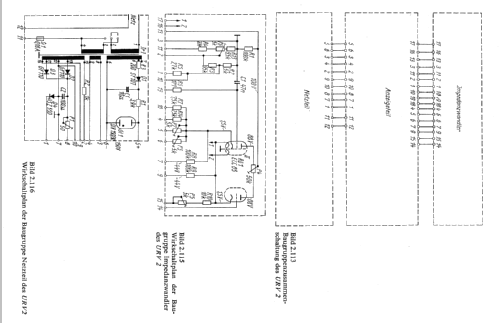

After I’ve exam complete circuit diagram, seems really that’s such instrument manner is normal. I can’t find any circuitry wrong situation anymore.
But seems that pointer “rush” to the right side of the panel is weaker when instrument goes starting from position “+” and range 1000 V.
Thanks
