2D1344A Truetone Ch= 21MS36C
Western Auto Supply Co. (Truetone); Kansas City (MO)
- Land
- USA
- Hersteller / Marke
- Western Auto Supply Co. (Truetone); Kansas City (MO)
- Jahr
- 1953 ?
- Kategorie
- Fernseh-Empfänger mit Radio evtl. Komb.m.Ton-/Bildsp.
- Radiomuseum.org ID
- 148386

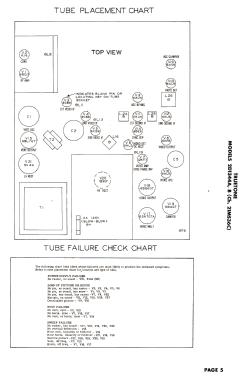

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 28
- Röhren
- 6BQ7 or 6BZ7 6J6 6CB6 6CB6 6CB6 6AL5 12AT7 6AH6 6AU6 6AV6 6AU6 6AU6 6AL5 6BE6 6SN7GTA or 6BL7GT 6AL5 6SN7GTA 6BQ6GT 6W4GT 1B3GT 5U4G 6BA6 6BE6 6BA6 6AV6 6AQ5 6X4 21MP4
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- Wellen in den Bemerkungen.
- Spezialitäten
- Plattenwechsler
- Betriebsart / Volt
- Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 8 inch = 20.3 cm
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 2D1344A Truetone Ch= 21MS36C - Western Auto Supply Co.
- Form
- Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
- Bemerkung
-
Truetone model 2D1344A is a 21” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 21MS36C, VHF-tuner 25A1095VHF and picture tube 21MP4.
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Date 7-53, Set 210, Folder 13)
- Autor
- Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
