Truetone 2D1354
Western Auto Supply Co. (Truetone); Kansas City (MO)
- Pays
- Etats-Unis
- Fabricant / Marque
- Western Auto Supply Co. (Truetone); Kansas City (MO)
- Année
- 1953 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 361169

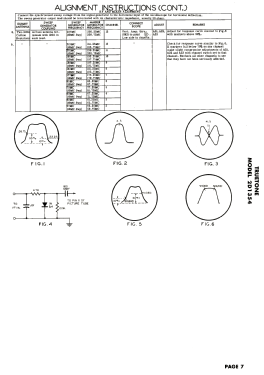

Picture from service manual.
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 19
- Lampes / Tubes
- 6BQ7 or 6BZ7 6J6 6CB6 6CB6 6CB6 6AC7 6SN7GT 6AU6 6T8 6AS5 12AU7 6BL7GT 6AL5 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 21AP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- Bandes en notes
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: Truetone 2D1354 - Western Auto Supply Co.
- Forme
- Console avec pieds bas < 50% de la hauteur
- Remarques
-
Truetone model 2D1354 is a 21” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with VHF tuner 507367 and picture tube 21AP4.
- Schémathèque (1)
- Photofact Folder, Howard W. SAMS (Set 194, folder 13, dated 2-53)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
