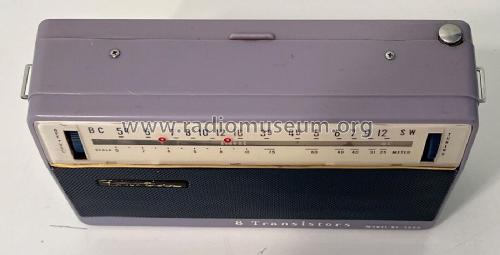

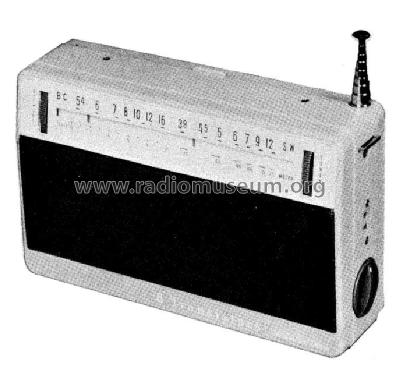

DC3050 Truetone

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Western Auto Supply Co. (Truetone); Kansas City (MO)

• Anno
• 1959

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 123509

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 8

• Semiconduttori
• 2S93 2S92 2S45 2S53 2S54 2S54 2S56 2S56

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e corte (OC).

• Tensioni di funzionamento
• Batterie a secco / 6 x 1,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 3 inch = 7.6 cm

• Potenza d'uscita
• 0.2 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: DC3050 Truetone - Western Auto Supply Co.

• Forma
• Tascabile (portatile molto piccola), < 20 cm

• Dimensioni (LxAxP)
• 7.5 x 4.5 x 2 inch / 191 x 114 x 51 mm

• Annotazioni
• SW 3,9 - 12 MHz.

• Fonte dei dati
• -- Collector info (Sammler)

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Date 10-59, Set 460, Folder 23)

• Autore
• Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 917 modelli, di cui 530 con immagini e 811 con schemi.
