H-21TU207 Ch= V-2364-2

• País
• Estados Unidos

• Fabricante / Marca
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Año
• 1958 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 177409

• • alternative name: Westinghouse El. Int.

• Imágenes
• Esquemas

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 17

• Válvulas
• 2AF4A 2BN4 5CG8 3BZ6 3BZ6 3DK6 6AU8 5AN8 3BN6 5AQ5 3CS6 5CZ5 6CG7 12DQ6 12D4 1B3GT 21CEP4

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente)

• Material
• Madera

• de Radiomuseum.org
• Modelo: H-21TU207 Ch= V-2364-2 - Westinghouse El. & Mfg. Co. -

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Anotaciones

• Westinghouse model H-21TU207 is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis V-2364-2, VHF- tuner 470V049H01, UHF- tuner 472V024H04 and picture tube 21CEP4.

• Documentación / Esquemas (1)

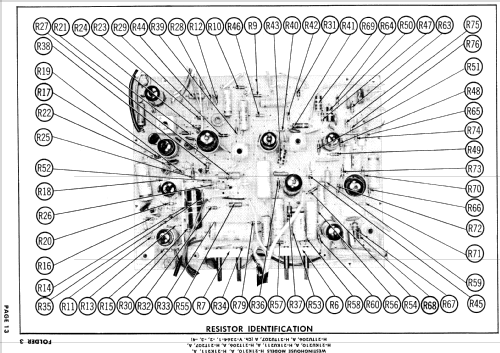

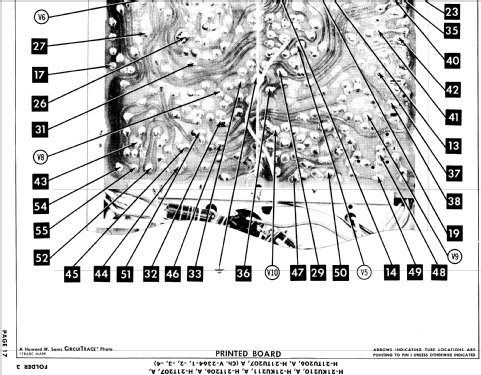

• Photofact Folder, Howard W. SAMS (Date 9-58, Set 411, Folder 3)

• Documentación / Esquemas (2)
• Photofact Folder, Howard W. SAMS (Set 399 Folder 15-S dated 5-58)

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.
