• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Anno
• 1954 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 81261

• • alternative name: Westinghouse El. Int.

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 12BE6 12BA6 12AV6 50C5 35W4

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / Either AC 60 cycles, 110 to 120V or DC, 110 to 120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: H-500T5A Ch=V-2238-1 - Westinghouse El. & Mfg. Co. -

• Forma
• Soprammobile compatto/con bordi arrotondati/midget senza pulsantiera/tastiera.<= 35 cm (Sometimes with handle but for mains only).

• Annotazioni

• The Westinghouse H-500T5A is an AC operated 5 tube BC band receiver. Cabinet color is Red.

  The following models use the same schematic and cabinet but have different cabinet colors:

  Model Number	Cabinet Color
  H-499T5A	Black
  H-500T5A	Red
  H-501T5A	Brown
  H-502T5A	Green
  H-503T5A	Light Gray





• Fonte dei dati
• Beitman Radio Diagrams, Vol. 15, 1955

• Letteratura / Schemi (1)

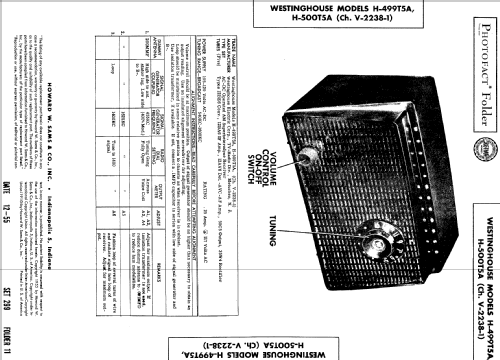

• Photofact Folder, Howard W. SAMS (Date 12-55, Set 299, Folder 11)

• Letteratura / Schemi (2)
• Beitman Radio Diagrams, Vol. 15, 1955 (Page 118)

• Autore
• Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
