H-724T20 Ch= V-2220-2

• Pays
• Etats-Unis

• Fabricant / Marque
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Année
• 1952

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 216919

• • alternative name: Westinghouse El. Int.

• Images
• Schémas

Previous Next

Previous Next

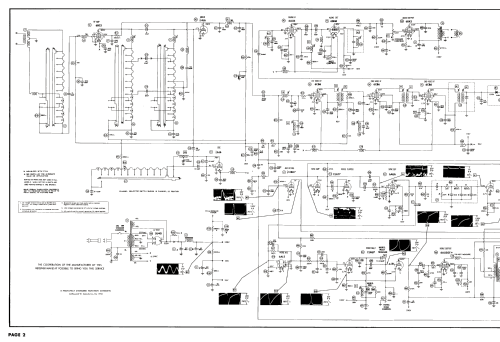

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 20

• Lampes / Tubes
• 6BZ7 or 6BQ7 6J6 6CB6 6CB6 6CB6 12BY7 6AU6 6BN6 6BK5 12BH7 6AU6 6AL5 12AT7 6SN7GT 12AU7 6AV5GT or 6AU5GT 6W4GT 1B3GT 5U4G 20HP4A

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 105-120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 5.25 inch = 13.3 cm

• Puissance de sortie
• 1.8 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: H-724T20 Ch= V-2220-2 - Westinghouse El. & Mfg. Co. -

• Forme
• Modèle de table vertical (pas forme catédrale)

• Remarques
• The Westinghouse H-724T20 is a 20" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis V-2220-2 and picture tube 20HP4A. Cabinet is Brown. For service information and schematics on this model, refer to Westinghouse model H-708T20 (See Supplements 1 and 2). This model is also available using chassis V-2220-4.

• Schémathèque (1)
• - - Manufacturers Literature (Westinghouse Datasheets RM3318, RM3305, RM3316, RM3325)
