Changjiang 长江 717
Wuhan 武汉无线电厂 Wuhan Radio Factory; Wuhan City (Hubei, SC)
- Produttore / Marca
- Wuhan 武汉无线电厂 Wuhan Radio Factory; Wuhan City (Hubei, SC)
- Anno
- 1968 ??
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 181443
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di transistor
- 7
- Principio generale
- Supereterodina (in generale); ZF/IF 465 kHz; 3 Stadi BF
- N. di circuiti accordati
- 5 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Solo onde medie (OM).
- Tensioni di funzionamento
- Batterie a secco / 4.5 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile)
- Materiali
- Plastica (non bachelite o catalina)
- Radiomuseum.org
- Modello: Changjiang 长江 717 - Wuhan 武汉无线电厂 Wuhan Radio
- Forma
- Apparecchio portatile > 20 cm (senza la necessità di una rete)
- Dimensioni (LxAxP)
- 212 x 114 x 46 mm / 8.3 x 4.5 x 1.8 inch
- Annotazioni
- The radio model Changjiang 长江 717 (Yangtze River) receives broadcast 535 - 1605 kc. Sensitivity 灵敏度: < 1 mV/m. Selectivity 选择性: > 16 dB S/N. Set audio output 额定功率: 100 mW (200 mW). Electric power consumption 电源消耗 at zero signal 零信号: 15 mA, at max. it is 60 mA. The IF frequency is most probably 465 kc. 3 diodes.
- Letteratura / Schemi (1)

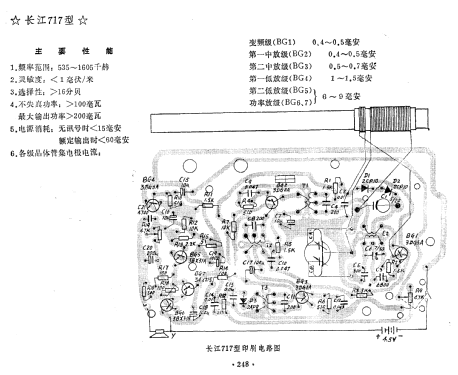

- 03-Transistor Radio Circuit Manual 1981 August (1 of 5) (page 247.)
- Autore
- Modello inviato da Ernst Erb. Utilizzare "Proponi modifica" per inviare ulteriori dati.
