• Land
• USA

• Hersteller / Marke
• Zenith Radio Corp.; Chicago, IL

• Jahr
• 1946/1947

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 67572

• • anderer Name: Chicago Radio Lab

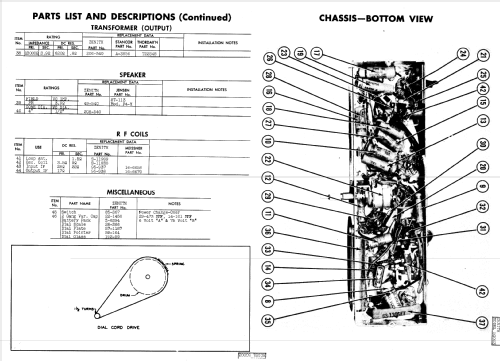

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 1LA6 1LN5 1LH4 1LB4 117Z3

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Netz- / Batteriespeisung / AC/DC 105-120/ 75 & 6 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: 5G003 Ch= 5C40 - Zenith Radio Corp.; Chicago,

• Form
• Reisegerät > 20 cm (netzunabhängig betreibbar)

• Abmessungen (BHT)
• 335 x 215 x 130 mm / 13.2 x 8.5 x 5.1 inch

• Bemerkung
• Battery pack Z-6394;

• Nettogewicht
• 2.9 kg / 6 lb 6.2 oz (6.388 lb)

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Schaltungsnachweis
• Rider's Perpetual, Volume 16 = ca. 1948 and before

• Literaturnachweis
• Collector's Guide to Antique Radios 4. Edition

• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Set 17, Folder 477-35)

• Weitere Modelle

• Hier finden Sie 4516 Modelle, davon 4107 mit Bildern und 3646 mit Schaltbildern.
