Midget 2 RW12

Zerdik; Wien

Data
Forum
Pictures
Collections

  • Year
  • 1932/1933
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 11019

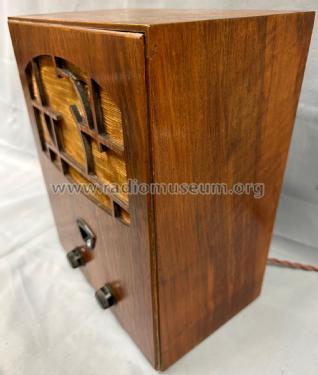

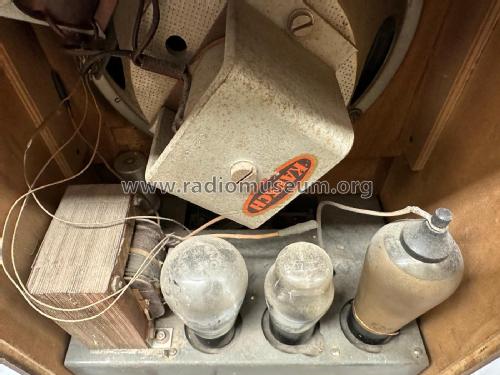

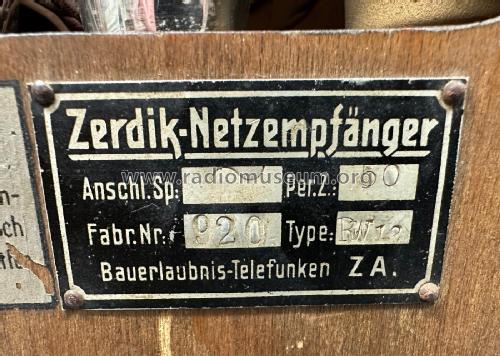

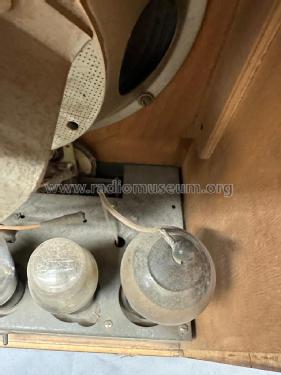

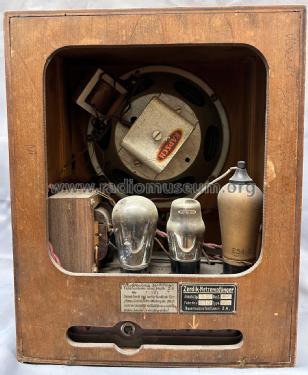

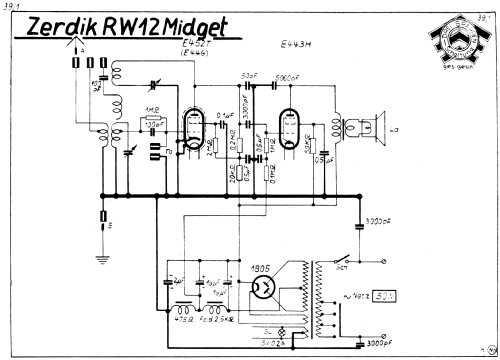

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 3
  • Main principle
  • TRF with regeneration; 1 AF stage(s)
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • Alternating Current supply (AC)
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Midget 2 RW12 - Zerdik; Wien
  • Shape
  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Lange+Schenk+FS-Röhrenbestückung

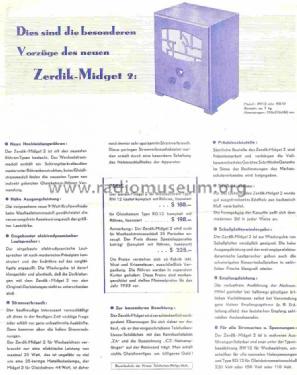

  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model Midget 2 is part of the collections of the following members.

 Forum

Forum contributions about this model: Zerdik; Wien: Midget 2 RW12

Threads: 1 | Posts: 2

Der Zerdik RW12 den ich da bekommen habe schaut außen sehr gut aus. Innen weniger. Der Kondensator-Block total aufgequollen, alle C`s sog. Teerbatzen. Nachdem ich alle C`s ersetzt, die Widerstände gemessen und tlw. auch ersetzt hatte, habe ich die Röhren geprüft, alle bei ca. 90%. Dann das erste Einschalten.  NF-Signal ( vom Pick-up-Eigang)  einwandfrei !  Auf moduliertes  HF-Signal reagiert er nur mit Kreischen, Quietschen und Pfeifen. An ein paar Stellen der Skala und ein paar bestimmte RK-Positionen wird er ruhig und man kann im Hintergrund das eingespeiste Signal leise hören Verdreht man die RK nur minimal, kommt das o.a- Krachen und Pfeifen.  Auch ohne Signal das gleiche Verhalten. Spannungen : E446: Anode 220V, G2 120V , G1 je nach RK-Pos. 0 bis -18V. E443 Anode 220V, G2 74 V.

Ich habe - wie schon bei einem Radione- Radio aus den 30ern  - die C`s auf eine Lötleiste gesetzt und dann frei verdrahtet, weil das Löten inmitten der vorhandenen Verdrahtung eine Fummelarbeit ist. Bei MW kann das doch nicht soviel machen, denke ich mir. Irre ich mich da? Beim Radione hat es prima geklappt!  Könnte diese Art der Vedrahtung die Probleme auslösen?

Danke für einen Tip vom Fachmann!

LG

Karl Reiter

Karl Reiter, 27.Mar.20

Weitere Posts (2) zu diesem Thema.
