216A

Information - Help
ID = 19508

Country:
United States of America (USA)
Brand: Western Electric Company Inc.; New York (NY)
Developer: Western Electric Company Inc.; New York (NY)
Tube type:  Triode, vacuum   Power/Output
Identical to 216A = 216A_Nissl = R216A
First year 1922 Saga of the Vacuum Tube, Tyne
Base UV-Base (4 Pins+Bayonet, USA 1914 WE)
Filament Vf 6 Volts / If 1 Ampere / Direct / Battery =
Description

"licensed for use only as a part of the Western Electric loud-speaking telephone outfit", e.g. type 7A or 10A amplifiers.
Mu 6, 100 to 150V. Originally rated for 1500 hours life, then raised to 4000 hours. Intended for PA or radio amplifiers. May be the first WE tube with constant voltage filament.


Tube prices 9 Tube prices (visible for members only)
Information source Saga of the Vacuum Tube, Tyne
Tube Lore (I)
uvsockel.png 216A: KoBi
Konrad Birkner † 12.08.2014

Just Qvigstad 		216awerhre.png
216A: 75 Years of Western Electric Tube Man.
Wolfram Zylka
Usage in Models 1= 1922?? ; 2= 1922? ; 5= 1922 ; 1= 1923? ; 7= 1923 ; 2= 1924
Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):18

Collection of

Otto Frosinn (D)
Reinhard Peyerl (D)
Karlheinz Fischer (D)
Konrad Birkner † 12.08.2014 (D)
Robert Gillespie (USA)
Alexander Hofer (A)
Mauro Grando (I)


216A

Forum contributions about this tube
216A
Threads: 1 | Posts: 9
Hits: 2710     Replies: 8
Emission Western Electric 216A Röhre
Harald Straub
14.Feb.12 		  1
Emission Western Electric 216A Röhre

Hallo liebe Kollegen,

weiß jemand welche Emission eine Western Electric 216A Röhre haben sollte? Verfügt vielleicht jemand über das Datenblatt zu dieser Röhre?

Vielen Dank Harald
Wolfram Zylka
14.Feb.12 		  2
Daten

Röhrendaten

Hallo Herr Straub,

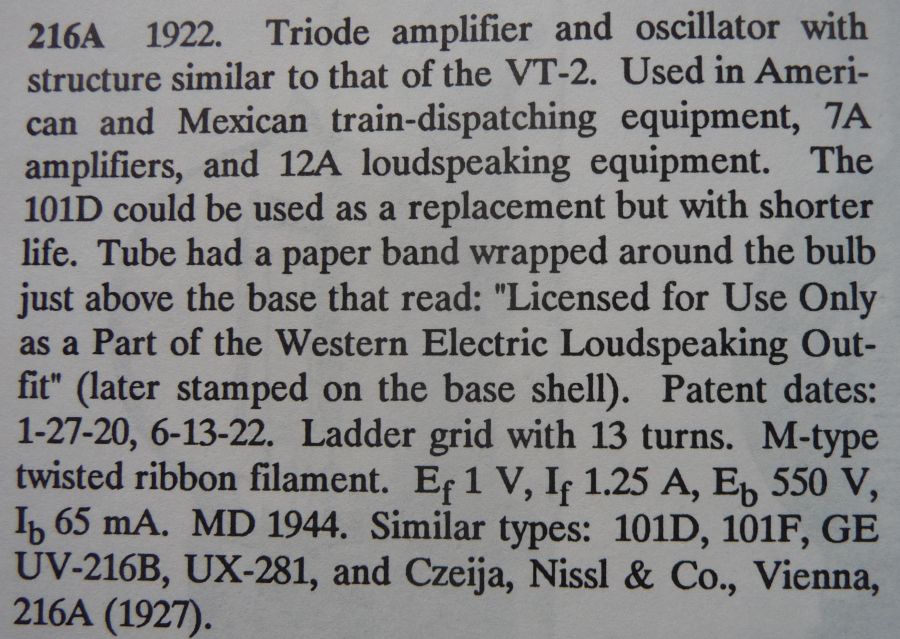

in der Anlage sehen Sie den Text zur Röhre.  Datenquelle:   75 Years of Western Electric Tube Manufacturing  second edition 1994    Author: Bernd Magers

Denke damit lässt sich schon viel anfangen. Ein Datenblatt liegt mir leider nicht vor.

Gruß Wolfram Zylka

Attachments

Rüdiger Walz
14.Feb.12 		  3
Wolframkathode

Die 216A hat einen reinen Wolframfaden als Kathode. Solange er heil ist, hat er auch Emission.Es kann keine Beschichtung "taub" werden oder Thorium abdampfen.

Röhren dieser Bauart wie z.B. die RE 11 haben ca. 1-2 mA Anodenstrom, stark abhängig von der Heizung. Bei der höhren Heizleistung hier würde ich je nach Schaltung 5-6 mA erwarten.
Harald Straub
15.Feb.12 		  4
Vielen Dank

Sehr geehrter Herr Zylka, sehr geehrter Herr Walz,

vielen Dank für Ihre Unterstützung. Mit diesen Informationen haben Sie mir weitergeholfen.

Mit freundlichen Grüßen

Harald Straub
Wolfgang Holtmann
16.Feb.12 		  5
noch was gefunden...

Ich bin in den Besitz des

"Taschenbuch der drahtlosen Telegraphie und Telephonie" F.Banneitz, 1927
gekommen. Dort stehen auf Seite 488 die Daten der W.E. 216A

Oxid Heizfaden, Uf = 6V, If = 1,25A
Ua = 100 (135) V,  S = 1,2mA/V,  D = 20,  Ri = 4000 Ohm



Harald Straub
16.Feb.12 		  6
Vielen Dank

Sehr geehrter Herr Holtmann,

vielen Dank für Ihre Unterstützung. Mit diesen Informationen haben Sie mir weitergeholfen.

Mit freundlichen Grüßen

Harald Straub
Hans-Thomas Schmidt
16.Feb.12 		  7
aus Tube Lore

Hallo Herr Straub,

und hier noch Angaben aus dem Tube Lore von Ludwell Sibley:

Power triode, wide tolerance 101D with VT-1 style elements,
filament (Heizung) 5-6V, 1A,
µ=6 (Leerlaufverstärkungsfaktor),
Plate 100-150V (Anodenspannung),

Variant 217A

Beste Grüße,  H.-T. Schmidt
Harald Straub
16.Feb.12 		  8
Vielen Dank

Sehr geehrter Herr Schmidt,

vielen Dank für Ihre Unterstützung. Mit diesen Informationen haben Sie mir weitergeholfen.

Mit freundlichen Grüßen

Harald Straub
Harald Straub
16.Feb.12 		  9
Abschließender Dank

Liebe Kollegen,

vielen Dank für die umfangreiche Unterstützung. Weitere Details benötige ich nun nicht mehr.

Mit freundlichen Grüßen

Harald

216A
End of forum contributions about this tube
