35F6

       Ultimissime dal laboratorio

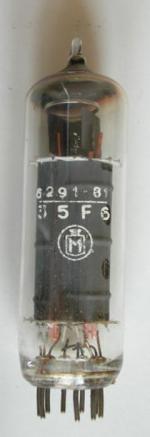

Sto restaurando una radio giradischi Magnedyne modello MD6012, i tecnici sanno benissimo che la Infin casa costruttrice degli apparecchi Magnadyne, Kennedy e Raimond, usava valvole proprietarie, alcune sono sostituibili facilmente con le equivalenti, altre sono introvabili. Una di queste e la 35F6.
Dopo varie ricerche nei prontuari delle valvole e prove, ho trovato l'uovo di colombo.
La valvola EL84 essendo un Pentodo e un finale audio usato in classe A, ho pensato subito che potrebbe fare al caso mio, con l'unico inconveniente che la tensione di filamento è da 6,3V, inconveniente facilissimo da risolvere anche perchè la radio in esame ha già le valvola di 6,3 volt la EM81 (indicatore di sintonia).

nel mio siti trovate la notizia completa

www.radiotelefunken.it

Calogero Di Pasquale ced[A*T]calogerodip.it

Attachments

• Modifica Valvola 35F6 (37 KB)

This seems OK but the ouotput power will be (at best) half of what the 35F6 outputs.

Ia=150mA for 35F6 and Ia=48mA for EL84.

Still looking for a replacement 35F6 for an FM140 I am restoring.

Any other suggestions out there?

MY ERROR: Ia for the 35F6 is 50mA. This substitution looks good! I need to be sure the 6.3VAC transformer secondary can support the additionam 760mA load for this filament.

.

Buongiorno, con alcune modifiche la 35F6 la puoi sostituire con la 35QL6/35D5 Fivre, in rete si trova la modifica......Usando una EL84, secondo me sovraccarichi il trasformatore di alimentazione......

se ti serve il link scrivimi.....peppefen@gmail.com

saluti

Ciao, l'indicazione riportata sulla pagina è sbagliata.

Questa valvola ha la base tipo NOVAL a 9 pin.

Il rimanente è corretto.

Saluti Paolo.
