3NFK

Information - Help
ID = 1217

Country:
Germany
Brand: Loewe-(Opta); Deutschland
Developer: Loewe-(Opta); Deutschland
Tube type:  MULTI-SYSTEM, internal coupling
Identical to 3NFK
First year 1931 Tube leaflet collection E.Erb Analysis by original leaflets

Base Loewe Bajonet, 6-pin + middle pin (Codex=sp)
Filament Vf 4 Volts / If 1.2 Ampere / Parallel, (AC/DC)
Description Audion-Triode, NF-Triode und Endtriode kombiniert mit Bauteilen zur Signalkopplung zwischen den Systemen. Die beiden Vorstufen sind indirekt geheizt, die Endstufe direkt.

Das hier dargestellte Sockelschaltbild ist von OBEN gesehen!
Tube prices 1 Tube prices (visible for members only)
Literature Taschenbuch zum Röhren-Codex 1948/49

3NFK: My own collection
Jan Dluhos


3NFK: RVF-Röhrenbuch-M1,1947
Anonymous 15 Collector


3NFK: RVF-Röhrenbuch-M1,1947
Anonymous 15 Collector


Usage in Models 4= 1931 ; 1= 1932 ; 1= 1935

Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):6


Forum contributions about this tube
3NFK
Threads: 1 | Posts: 3
Hits: 1537     Replies: 2
3NFK (3NFK): Unterschiedliche Sockelbelegung
Dietmar Rudolph
11.Apr.13
  1

In den "Funkwerk Röhren-Taschen-Tabellen" werden für die 3NFK, aber auch für die 3NFL, zwei unterschiedliche Sokelbelegungen benannt.

Angegeben sind die Sockelanschlüsse SP92 bzw. SP93.

Auf dem Außenkontakt (rechts oben), auf dem beim SP92 die Kathode (k) liegt, ist beim SP93 die Metallisierung (m) angeschlossen. Dafür liegt die Kathode (k) beim SP93 auf dem Außenkontakt links oben.

Es sieht so aus, daß es die Typen 3NFK und 3NFL sowohl ohne Metallisierung (SP92) als auch mit Metallisierung (SP93) gegeben hat.

Hat jemand hierzu genauere Informationen?

MfG DR

Wolfgang Holtmann
11.Apr.13
  2

Hallo Herr Rudolph

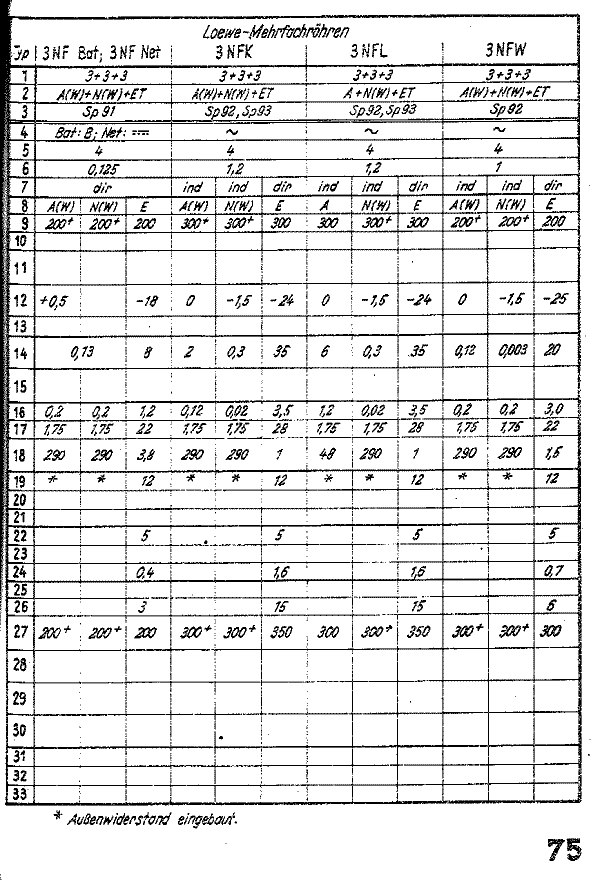

Ich habe hier einen original Katalog von LOEWE, wo diese Mehrfachröhren beschrieben sind.

Demnach würde Sp92 richtig sein, wenn man von der fehlerhaften Schaltung zum Gitter der Endröhre mal absieht.

Noch besser wäre eine Überprüfung an einer 3NFK. Wie sieht das mit der Nase aus, welche ich mit einem Fragezeichen versehen habe? Ist diese nicht sowieso mit dem Metallfuß = Abschirmung verbunden?

Übrigens, die Funkschau / Funkwerk Röhrentabellen sind -was die Loewe Röhren betrifft- mit vielen Fehlern behaftet.
Die Sockelschaltungen Sp91, Sp92, Sp95 und Sp97 stimmen im Detail nicht.
Ebenso zu bemängeln ist die Tatsache, dass einige Sockelschaltungen der frühen Mehrfachröhren mit der Ansicht von oben übernommen wurden.
Das ist für nicht eingeweihte Nutzer der Tabellen irreführend, weil 99% aller Sockelbilder von unten gesehen dargestellt werden. Hier hätte man umzeichnen sollen, oder wenn nicht, dann wenigstens einen Vermerk als Fußnote: "von oben gesehen".

MfG

Gerhard Eisenbarth
11.Apr.13
  3

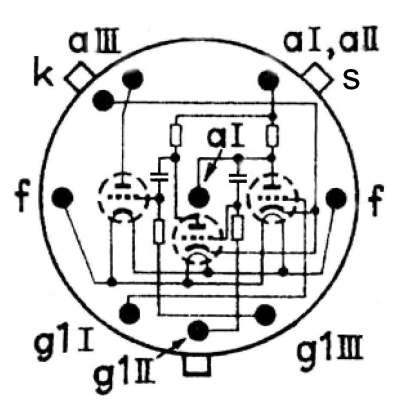

3NFK, Blick in die Fassung 3NFK, Blick auf die Sockelstifte

Der Bajonett-Stift „k“ ist isoliert herausgeführt und nicht mit der Außenabschirmung oder dem Metallsockel verbunden!

Der Bajonett-Stift „s“ ist der Anschluss für die Außenabschirmung und für den Metallsockel.

Der Bajonett-Stift „g1 II“ ist isoliert herausgeführt.



Die Darstellung ist aus einem demnächst erscheinenden Buch über Loewe-Mehrfachröhren entnommen.



Erläuterung zur Darstellung der Loewe-Sockelschaltung mit Blick in die Fassung:

Bei allen Loewe-Röhren mit Bajonett-Sockel stellt Loewe die Sockelschaltung mit Blick in die Fassung dar. Diese Darstellung hat Vorteile bei der Verschaltung der Röhren im Gerät, die mit Sicht von oben auf die Schaltung und Fassung erfolgt. Die Anschlüsse bei den Fassungen erfolgt nicht nach unten, sondern seitlich aus die Fassung heraus.

Ab Einführung der 12-poligen Sockel der Loewe-WG-Typen wechselt die Darstellung mit Blick auf die Stifte.

Dies hat in der Fachwelt bis heute zur Verunsicherung bei der Deutung der Loewe-Sockelschaltung geführt. Die sicherste Methode ist die Angabe der Sichtrichtung auf die Sockelschaltung, um dieser Verunsicherung zu entgehen.


3NFK
