AR4101
| Base |
Europe 5-Pin , B5 (Eu O, F, O5A) 1928
|
| Was used by |
Radio/TV-reception etc. |
| Filament |
Vf 4 Volts / If 1 Ampere / Indirect / Specified voltage AC/DC |
| Tube prices |
1 Tube prices (visible for members
only)
|
| Information source |
Röhren-Vademecum; P.H. Brans; Antwerpen p. 8
Universal Vade-Mecum, Electron Valves and Semiconductor Devices
Babani, International Radio Tube Encyclopaedia
|
| Tube Tester Data |
Avo CT160 |
|
AR4101: Telefunken Werkstattbuch
Wolfgang Bauer
|
Just Qvigstad
|
AR4101: RVF-Röhrenbuch-M1,1947
Anonymous 15 Collector
More ...
|
Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):43
Collection of
Collection of a member from D Collection of a member from SK |
|
|
|
Forum contributions about this tube
AR4101
Threads: 1 | Posts: 4
|
Hits: 1293 Replies: 3
Vergleichsröhre REN1004 falsch zugeordnet?
|
Adalbert Gebhart
12.Dec.25
|
1
Guten Tag
In einem meiner Restaurationsobjekte war eine E424 durch eine AR4101 ersetzt worden.
Da die AR4101 nicht als Ersatztyp bei der E424 ausgewiesen war, wollte ich die Kennlinien der AR4101 anschauen. Die sind aber bei dieser Röhre nicht gespeichert.
Auf der AR4101-Seite des RMOrg ist die REN1004 als Vergleichsröhre angegeben, und dafür gibt es Kennlinien. Auf dem ebenfalls bei der AR4101 abgespeicherten Datenblatt aus dem RVF Röhrenbuch ist aber die REN904 als Vergleichstyp angeben, die im RMOrg auch als identisch zu E424 angegeben ist.
Beispieldaten REN904: Vg=-3V, Va=150V -> Ia=3mA
Beispieldaten REN1004: Vg=-3V, Va=150V -> Ia=0,05mA
Ohne Schaltungsanpassung sind diese Röhren i.A. nicht austauschbar.
Die an meiner AR4101 gemessenen Werte stimmen eher mit der REN904 überein, so dass ich davon ausgehe, dass der Verweis auf dem RVF-Datenblatt richtig ist.
Was m.E. zu tun wäre:
Bei der REN1004 sollte der Verweis auf die ähnliche AR4101 entfernt werden.
Stattdessen sollte bei der REN904 der Verweis auf die AR4101 eingefügt werden.
Bei der AR4101 sollte der Verweis auf die REN1004 durch REN904 ersetzt werden.
MfG
A.Gebhart
|
Wolfgang Holtmann
12.Dec.25
|
2
Hallo Herr Gebhart.
Mir stehen die Unterlagen zur TUNGSRAM AR4101 zur Verfügung.
Danach wird dieser Typ als "Widerstandsverstärkerröhre" eingeordnet.
Die REN1004 von TELEFUNKEN (ebenfalls eine Widerstandsverstärkerröhre) wird als vergleichbar genannt.
Dagegen ist die REN904 nahezu äquivalent zur AG495 von TUNGSRAM.
MfG
|
Adalbert Gebhart
12.Dec.25
|
3
Hallo Herr Holtmann
Möglicherweise ist da in den Quellen schon mal was durcheinandergeraten.
Wenn das von Telefunken angegebene Kennlinienfeld der REN1004 stimmt, sind sie normalerweise nicht austauschbar.
Ich habe eine REN1004 im Fundus.
Werde sie bei Gelegenheit mal messen.
Grüsse
A.Gebhart
|
Wolfgang Holtmann
13.Dec.25
|
4
Hallo Herr Gebhart.
Wir haben also die Daten von TUNGSRAM zur AR4101.

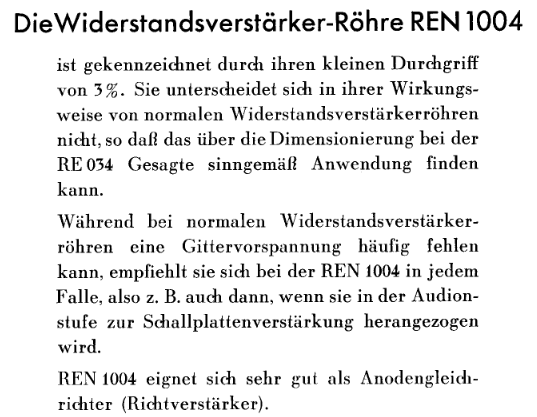

Bei TELEFUNKEN finden wir zur REN1004 folgende Daten:
Wenn von einem Widerstandsverstärker die Rede ist, dann ist u.a. der Ri von Wichtigkeit. Und der ist beinahe gleich.
Auf der AR4101 Röhrenseite sehen wir einen Abdruck aus dem RVF-Röhrentaschenbuch von 1947. Die einzelnen Kennwerte weichen gegenüber den Herstellerangaben etwas ab.
Vorsicht ist geboten bei den unterhalb angegeben Vergleichstypen!
MfG
|
