AZ50E_Union

Information - Help
ID = 25633



Tube type:  Full-Wave Vacuum Rectifier
Identical to AZ50E_Union

Filament
Description Gefälschte Ersatzröhre für die AZ50, tatsächlich jedoch eine AZ12
Tube prices 2 Tube prices (visible for members only)

47_1~~2.png AZ50E_Union: Telefunken Werkstattbuch
Wolfgang Bauer

Collection of



AZ50E_Union


Forum contributions about this tube
AZ50E_Union
Threads: 2 | Posts: 2
Hits: 1765     Replies: 0
AZ50E_Union (AZ50E_Union)
Wolfgang Arlt
06.Jan.08
  1

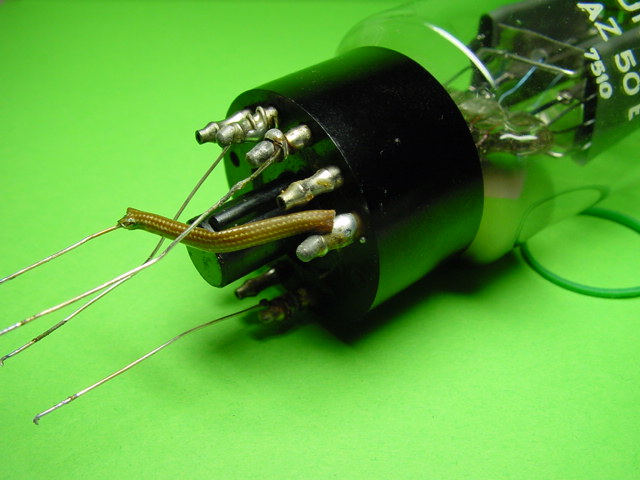

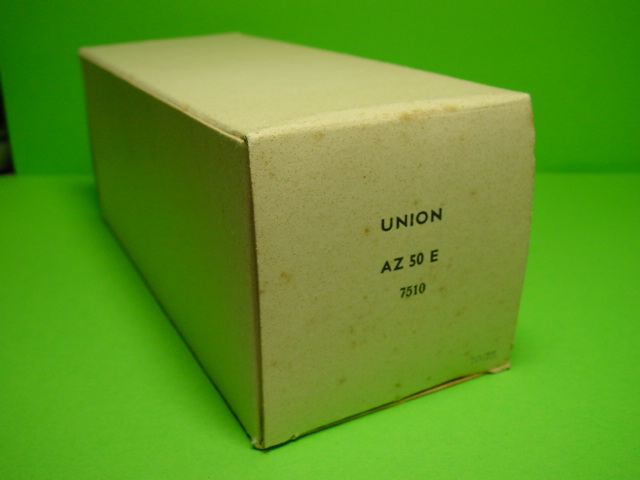

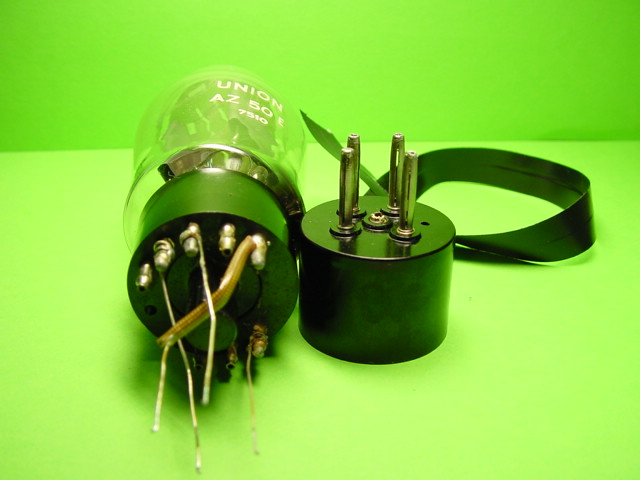

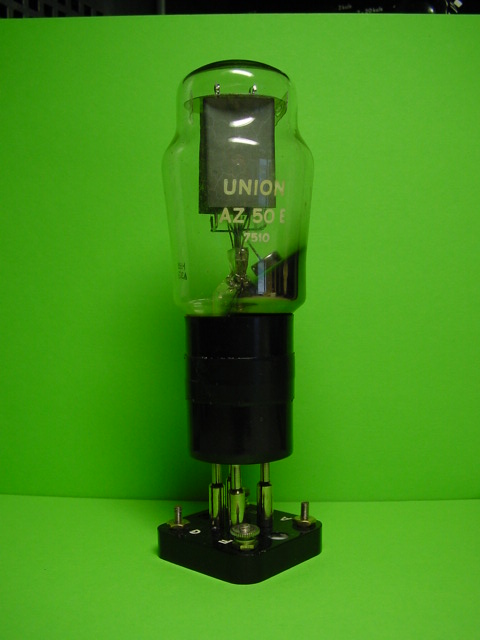

Von mir hochgeladene Bilder zeigen den "Werdegang" der AZ12 zur AZ50E. Offensichtlich war es UNION zu einem gewissen Zeitpunkt zu aufwendig, die Umsocklung von Hand vorzunehmen und es wurde später direkt auf den Europasockel aufgesetzt. Auf den OVP befinden sich keinerlei Hinweise auf die sich damit ergebende veränderte Einbauhöhe. Immerhin waren es stolze 2,5 cm, die der Käufer hinnehmen musste. Wenn man die Überbelastung der AZ12 einmal vernachlässigt, zeigen die Messungen als AZ12 und AZ50 auf einem W19 überraschend gleiche und gute Werte.

Der heutige Käufer einer solchen Röhre erhält zumindest eine gute AZ12, die den Anforderungen entspricht.

Attachments


Hits: 1699     Replies: 0
AZ50E_Union (AZ50E_Union)
Jacob Roschy
13.Aug.06
  1 Siehe hier:  1

AZ50E_Union
