Interdyne_valve

Information - Help
ID = 52909

Country:
Great Britain (UK)
Brand: Mullard Radio Valve Co. Ltd.;
Tube type:  Double-Plate Triode   RF/IF-Stage
  Ca. 1925 up to 1945 very rare. ***
Identical to Interdyne_valve
First Source (s)
05.Oct.1927 : Wireless World (The), London (WW, 79) p.14, Advertisements
Filament Direct
Description Two identical triode systems, where the grids are in parallel and the plates separately connected. One system does not employ a filament.

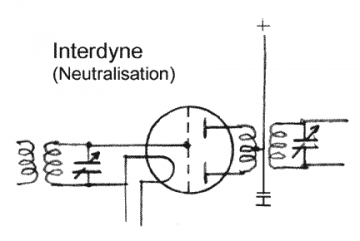

A possible interpretation of such a weird arrangement could be to neutralise an RF stage. The idea may have been to use the identical grid-plate capacity in counterphase feedback. See circuitry.
Interdyne_valve
Konrad Birkner † 12.08.2014
Usage in Models 3= 1927
Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):3



Forum contributions about this tube
Interdyne_valve
Threads: 1 | Posts: 1
Hits: 1795     Replies: 0
Interdyne_valve (Interdyne_valve) Neutralisation?
Konrad Birkner † 12.08.2014
08.Sep.11 		  1
Interdyne_valve (Interdyne_valve) Neutralisation?

Eine vollmundig angekündigte, nichtsdestotrotz weithin unbekannte Röhre ist die "Interdyne Valve".

Ihr Aufbau: Zwei gleichartig aufgebaute Triodensysteme, von denen aber nur eines einen Heizfaden aufweist.

Die Gitter sind parallel geschaltet, die Anoden getrennt herausgeführt.

Über die Anwendung gibt es keine Details, aber es ist folgende Erklärung denkbar: Man umgeht das Hazeltine-Patent und neutralisiert trotzdem, indem die beiden Anoden an einer Spule mit mittelanzapfung liegen.Dadurch stheht an der "kalten" Anode die gleiche HF-Spannung wie an der aktiven Anode, aber gegenphasig. Da durch den gleichartigen Aufbau beider Systeme auch gleiche Gitter-Anoden-Kapazität vorliegen müsste, ergibt sich automatisch ein Neutralisationseffekt.
Inwieweit Ungleichheiten vorliegen können durch die Anschlussdrähte im Quetschfuß und im Sockel, ist nur schwer abschätzbar.

Auf jeden Fall kommt diese Art der Neutralisation ohne zusätzliches Bauteil (Neutrodon) aus.

Leider ist weder über das technische, noch das wirtschaftliche oder rechtliche Schicksal dieser "sensationellen" Anordnung nichts näheres bekannt.



Interdyne_valve
