Pt3Multig.

Ich habe vor kurzem in einem Konvolut diese Röhre gefunden:

Ganz offensichtlich ist Ostar der Hersteller, Markenname ist "Hochvolt"

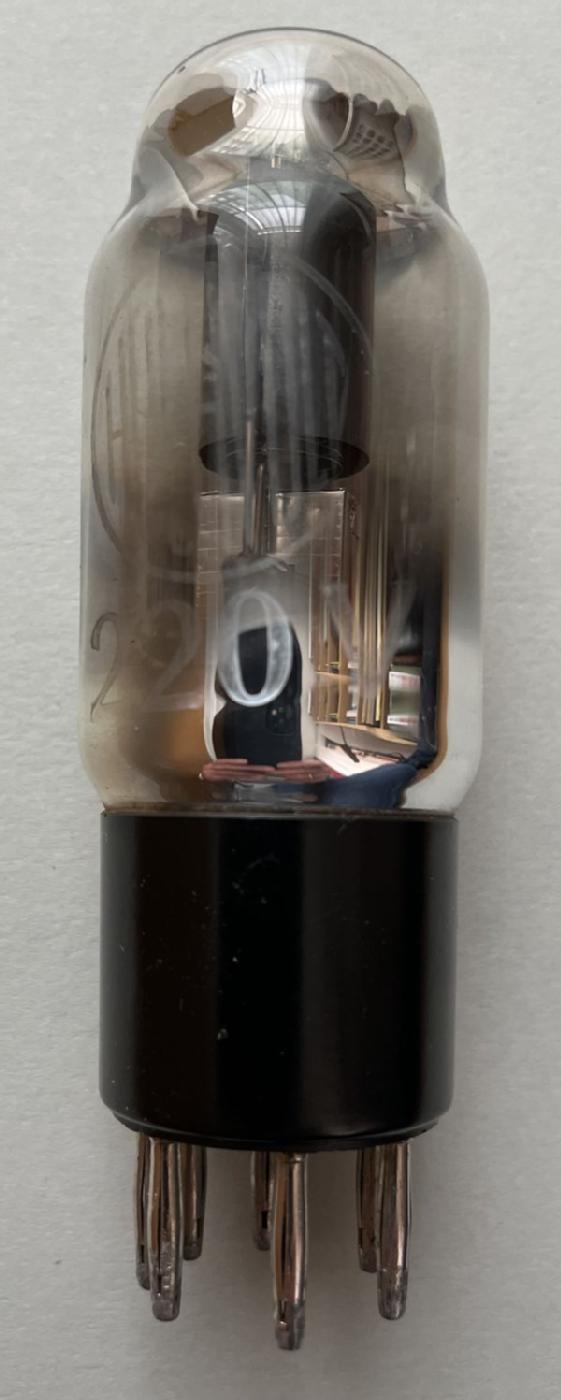

Aufschriften:

HOCHVOLT
220V

und

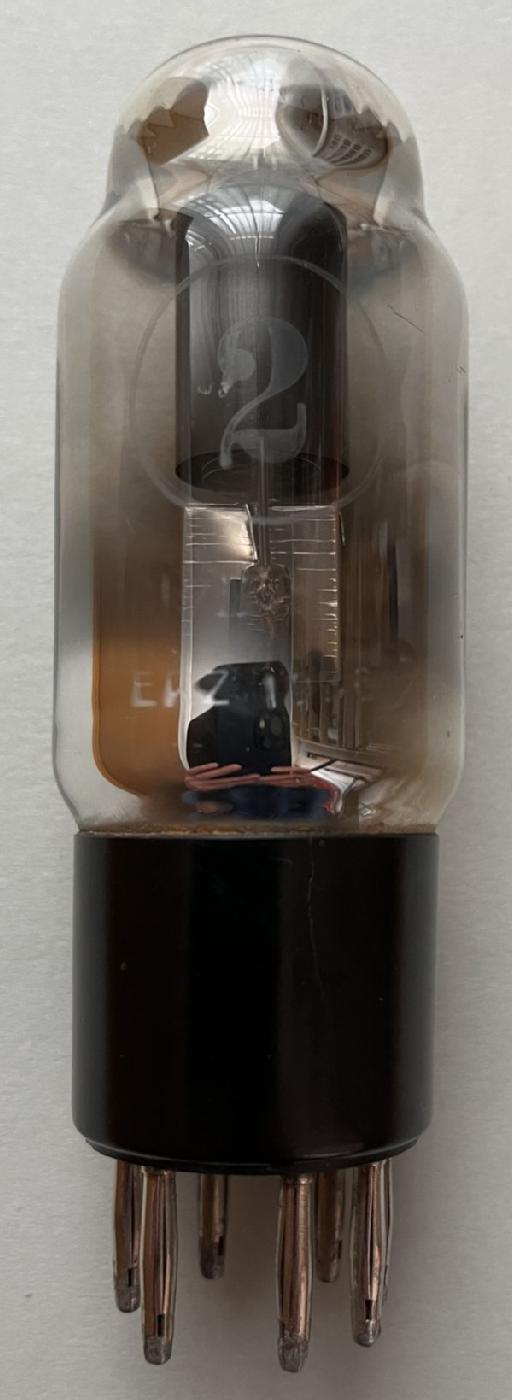

(2)
7MA
ERZ 1936

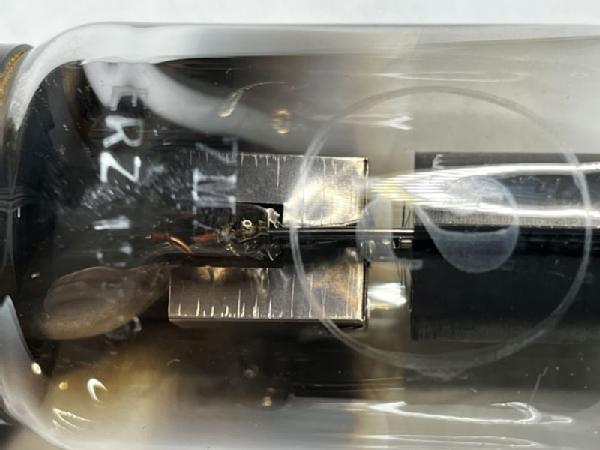

Am Quetschfuß findet sich noch mit schwarzer Tusche: M3 24  (oder 1/3 24).

Länge inkl. Stifte 120 mm
Durchmesser 40 mm

Sieht äußerlich wie eine Pt3Multig. aus, bzw. wie die "Hochvolt F8" auf der Homepage von HTS.

Daher am Röhrenprüfgerät gemäß dem Datenblatt von Thomas Lebeth geprüft und Kennlinie aufgenommen.

Heizstrom bei den aufgedruckten 220 V beträgt 26 mA.

Ergebnis: Passt gut zum Datenblatt, nur bei niedrigen Gittervorspannungen ergeben sich höhere Anodenströme (bis zu 85 mA statt 65 mA), weil die Röhre vermutlich sehr gute Emission hat, würde das also als innerhalb der Toleranz sehen.

Daher meine Frage: Soll die Röhre als Variante zu Pt3 angelegt werden, oder Bilder einfach bei Pt3 dazuladen?

Außerdem würde mich interessieren, was die "2" im Kreis und das "7MA" bedeutet. Mit 7 Milliampere dürfte es kaum etwas zu tun haben. Ist es die Typenbezeichnung?

Danke!

Hallo Winfried,

angeregt durch deinen Beitrag habe ich bei meinen Pt3 mal nachgesehen und ein paar Fotos von den Beschriftungsvarianten des Quetschfußes mitgebracht.
OSTAR hat neben der Kennzeichnung der Röhrentype (meist in der Mitte des Quetschfußes) auch fast immer die ersten beiden Stellen der Heizerspannung am Rand des Quetschfußes vermerkt.
"24" steht also für 240 V. Es gibt allerdings auch "23", "15" und "11", letzteres für 110 V.

Das erste Foto zeigt eine Pt3 für 220-240 V. Die Beschriftung ist hier "M3" sowie "24"

Das zweite Foto zeigt eine Pt3 für 110-120 V. Die Beschriftung ist hier "M3" sowie "11"

Das dritte Foto zeigt eine Pt3 für 110-120 V. Die Beschriftung ist hier "PT3" sowie "11"

Das vierte Foto zeigt eine Pt3 für 220-240 V. Die Beschriftung ist hier "M3" sowie "24"

Unter den mehr als zehn Pt3 meiner Sammlung befinden sich lediglich zwei, die am Quetschfuß mit "PT3" bezeichnet sind. Alle anderen tragen die Bezeichnung "M3".

Damit lässt sich folgendes schließen: Deine Röhre ist eine Pt3, wohl in elektrisch sehr gutem Zustand wie du erwähntest.
Die Bezeichnung 7MA ist mir nicht bekannt. Da die Gustav Ganz & Co in unterschiedlichen Ländern und Märkten ihre Röhren unter verschiedenen Markennamen verkauft hat, wäre es jedoch möglich, dass es die Typenbezeichnung ist.

Die mir bekannten Marken sind:

• OSTAR
• OSTAR-GANZ (siehe auch das vierte foto hier)
• HOCHVOLT (deine Röhre)
• ESTRA
• RESTRA
• URAN (bisher nur für Gleichrichter bekannt)

Viele Röhren der Marken ESTRA, RESTRA und HOCHVOLT tragen auch eine Zahl im Kreis, so wie auf deiner Röhre. Die Bedeutung davon ist mir leider nicht bekannt.

Beste Sammlergrüße und schön zu sehen, dass du aktiv bist!

Thomas

Danke Thomas für Deine ausführliche Antwort! Ich hatte gehofft, dass Du Dich dazu meldest.

Insbesondere die Erläuterung der Tusche-Zeichen am Quetschfuss ist sehr wertvoll.

Gut, damit sollte der Fall geklärt sein. Ich werde einfach 2 Fotos auf die Röhrenseite der Pt3 dazuladen.

UND: Ja, ich freue mich auch, wieder dabei zu sein, nach 20 Jahren Unterbrechung!

Grüße aus Mödling,
Winfried.
