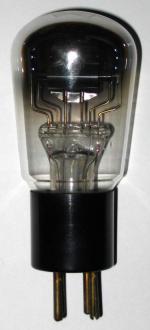

REN501

Information - Help
ID = 1578

Country:
Germany
Brand: Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Tube type:  Triode, vacuum   Audio Frequency
Identical to REN501
Similar Tubes
Normally replaceable-slightly different:
  130W
Other characteristic (electr. data):
  LUK151 ; LWK150
Different connections:
  REN501w
First year 1928 Tube leaflet collection E.Erb Radiomodelle ab 1928.

Base Europe 4-Pin B4 (Eu A, E, 4A) 1914 (Codex=Eo)
Was used by Radio/TV-reception etc.
Filament Vf 1 Volts / If 0.5 Ampere / Direct / Specified voltage AC/DC
Description

REN501 Kurzfadenröhre für Wechselstromheizung.

Gemäss Fertigungsliste Telefunken gab es die erste Fertigung der RN501 in 1927 in Berlin. Bis 1945 baute das Werk 100'660. Die Röhre war schnell durch andere ersetzt.

Für die früheste Modelldatierung in Originalbestückung hat der Faktor Erstbelieferung für Versuchsaufbauten inkl. konkreten Schaltungsvorschlägen des Reöhernherstellers bzw. -Entwicklers je nach Jahreszeit, die wir nicht kennen, eine andere Bedeutung: Fertige Seriengeräte noch im gleichen Jahr oder im folgenden. Für die REN501 zeigen uns die Modelle auf das Jahr 1928 für die Serienfertigung.


Information source Universal Vade-Mecum, Electron Valves and Semiconductor Devices   Section 78, p. 107
Taschenbuch zum Röhren-Codex 1948/49
Babani, International Radio Tube Encyclopaedia
Röhrencodex , Röhren-Taschenbuch 1950 23000 Röhren

1_227.png REN501: Telefunken Werkstattbuch
Wolfgang Bauer


Just Qvigstad
REN501: Telefunken Röhren 1928/29
Robert Schmalstieg

More ...
Usage in Models 1= 1928? ; 8= 1928 ; 5= 1929

Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):14

Collection of

Collection of a member from D
Collection of a member from D


REN501
