SAH190

Information - Help
ID = 67986

Country:
Germany
Brand: Intermetall Halbleiterwerk, Düsseldorf
Tube type:  IC - Integrated Circuit   Audio Frequency
Identical to SAH190

Base Wires
Description

Material/Aufbau/Pol.: IC (MOS-LSI);
Form/Case/Outline: TO-96 (10 Pins);
Application/Type: Tone Generator for electronic organs;
Daten/electr.data: U3: -17 V; Id: -5 mA; r a: <500 Ω; f takt: 1... 1.5 MHz; t amb: -20...+80 °C.

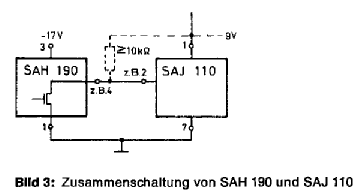

Zur Erzeugung der 12 Töne der höchsten Oktave in elektronischen Orgeln sind drei SAH190 erforderlich. Zur Ansteuerung wird ein Zweiphasen-Taktgenerator benötigt. Die Ausgänge A...D sind zur direkten Ansteuerung des Frequenzteilers SAJ110 bestimmt. -


Dimensions (WHD)
incl. pins / tip
9 x 7 x 8 mm / 0.35 x 0.28 x 0.31 inch
Weight 1 g / 0.04 oz
Information source -- Collector info (Sammler)   C.Lorenz

SAH190: ITT
Günther Stabe † 19.8.20

to_96.png SAH190: JEDEC
Günther Stabe † 19.8.20

SAH190: ITT
Günther Stabe † 19.8.20
