UAA180

Informazioni - Aiuto
ID = 38219

Stato:
Europa
Produttore: Common type Europe tube/semicond.
Tipo:  Circuito integrato   Indication
Identico a UAA180
Valvole simili
Sostituita normalmente - piccola diff.:
  A277D ; UL1980
Other base and data slightly different:
  IAA180 ; LM3914
Zoccolo SPECIAL TUBEBASE in general
Descrizione

Aufbau/Content: IC (__ Trans., __ Widerst., _ Kond., _ Dioden);
Form/Case/Outline: DIP-18;

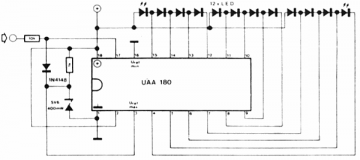

Type/Application: 12 LED driver for level / signal display purposes;
Daten/electr.data: Ub: 10...18 V; Ib: 5.5 ... 45 mA; Uin max (pin 3, 16, 17): 6 V; T op: -25 ... +85 °C;
Die Größe der Spannung an Pin 2 regelt die Helligkeit der LEDs.
Thermometer-Skala (meist für Endstufen-Leistungs-/Aussteuerungs-Anzeige), vergl. => UAA170(L): "wandernder Punkt" für LED-Skala.
Ähnlich/similar: A277D (HFO)
-


Dimensioni
(LxAxP)
incl.pins/tip		 22 x 7 x 8 mm / 0.87 x 0.28 x 0.31 inch
Peso 2 g / 0.07 oz
Bibliografia - - Manufacturers Literature   Elektor Infokarte 86 (Lin. ICs), SIemens
UAA180: Elektor Infokarte 86
Günther Stabe † 19.8.20
dip_18_sot102~~91.gif UAA180: TTT Steidle 1981
Günther Stabe † 19.8.20
UAA180: Intermetall
Günther Stabe † 19.8.20
Utilizzo nei modelli 1= 1975 ; 1= 1977? ; 1= 1977 ; 1= 1978?? ; 1= 1978 ; 1= 1979? ; 3= 1979 ; 1= 1980? ; 4= 1980 ; 1= 1981?? ; 2= 1981 ; 1= 1985
Numero totale di modelli di Radiomuseum.org che utilizzano questa valvola:18
Letteratura "ELO - Die Welt der Elektronik (Franzis)" Vol. 4 No. 10 | 1978-10
Letteratura "ELO - Die Welt der Elektronik (Franzis)" Vol. 2 No. 4 | 1976-04

Collezione di

Wilfried Hofmüller (A)
Karlheinz Fischer (D)
Alois Wolf (D)
Günther Stabe † 19.8.20 (D)
Museum Roggenhofer (A)
Jörg Kulbe (D)


UAA180
