US111
|
|
|||||||||||||||||||||||||||||||||
Forum contributions about this tube
US111
Threads: 1 | Posts: 3
|
Hits: 3543 Replies: 2
Telefunkenröhre US111
|
|
|
Eckhard Kull
16.Feb.06 |
1
Hallo, bevor ich die Röhre anlegen lassen will würde ich gerne wissen, ob diese bekannt ist. Es handelt sich um die Type US 111 von Telefunken. Ist das eine eigenständige U-Röhre oder ist es eine ES 111, die nur als U-Röhre gekennzeichnet wurde, weil die ES 111 einen Heizstrom von 100 mA hat. Die hier vorliegende Röhre trägt u.a. den handschriftlichen Vermerk: Musterrohr und das Datum 23.08.42. Die Daten der ES111 sind ja bekannt für eine US111 habe ich keine Unterlagen und kann auch bei Suche über Google keine Daten finden. Viele Grüße Eckhard Kull Attachments
|
|
Hans-Thomas Schmidt
17.Feb.06 |
2
Hallo Herr Kull, diese Röhre dürfte heute ein rares Einzelstück sein, was viele neue Fragen aufwirft. Die vergleichbare Röhre ES111, die nach dem Krieg nicht selten war, aber niemand brauchte, wurde nur für ein einziges Gerät entwickelt: Der Fernseh-Einheitsempfäger E1. Was sollte dann der Aufwand einer seriengeheizten US111? Dachte man daran, den E1 auch als Allstromgerät zu bauen? Da die ES111 die Heizdaten 6,3V/1A hat, müsste die US111 um die gleiche Heizleistung zu erzielen, die zehnfache Heizspannung haben. Dieser Allstromfernseher muss dann mehrere parallele Heizkreise gehabt haben. Hier ist auch ersichtlich, warum man nach dem Kriege die P-Röhren mit 300mA für Fernsehempfänger einführte. Ich habe diese Röhre angelegt und hoffe, dass Sie möglichst detailreiche Bilder hochladen können. Gruß, H.-T. Schmidt |
|
Eckhard Kull
17.Feb.06 |
3

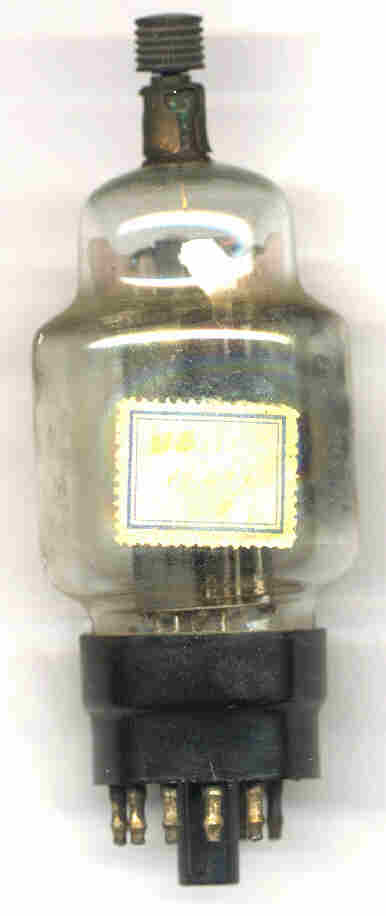

Hallo Herr Schmidt, die Angabe des Heizstromes von 0,1 A habe ich von der ES111 hier im radiomuseum.org. Auf der mir vorliegenden US111 befindet sich auf dem Glaskolben folgender mit roter Tusche angebrachte Vermerk: "Musterrohr Synchro hart und sehr weiter Mitnahmebereich Bild und Zeile OK URF 1 : 23 8.42" und auf dem Sockel: "URF 1 Bild 23.08.42" Diese Vermerke lassen darauf schließen, dass die Röhre in einem Bildschirmgerät, als Oberbegriff der auch Fernseher einschließt, getestet worden sein muß. Es ist ja bekannt, dass die Wehrmacht auch "Fernsehanwendungen" hatte. Vielleicht kann jemand mit diesen Vermerken etwas anfangen und Licht ins Dunkel bringen. Ich habe noch eine zweite Röhre US111, die allerdings keine Firmenkennzeichnung trägt, sondern nur einen Paperaufkleber mit der Aufschrift US111. Ein Bild füge ich hier bei. Die Schrift auf dem Aufkleber ist teilweise sehr schwach, ich konnte sie nur mittels einer UV-Lampe unvollständig entziffern. Über das Chassis, in dem die zwei Röhren früher wohl mal betrieben wurden werden ich ich auch noch berichten, vorher muß das Chassis aber noch vorsichtiig gereinigt werden bevor ich es fotografieren und hier vorstellen kann. Soviel kann ich jetzt schon sagen, es ist kein Chassis des E1. Viele Grüße Eckhard Kull Attachments
|
US111
