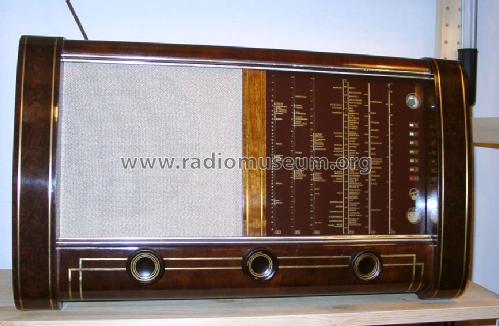

Model: G51W (G 51 W)
Antique radios, Old Time Radios
G51W (G 51 W)
Country:
Germany
Manufacturer/Brand:
Blaupunkt (Ideal)
Year: 1951 / 1952
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 815
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 8 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 473/10700; 2 AF-stage(s)Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
9 AM circuit(s);
10 FM-circuit(s)
Wave bands
Broadcast, Long Wave, more than 2 x SW plus FM.LW, MW/BC, several SW plus FM (long-, medium-, short waves plus FM). GO (OL), PO (OM), quelques OC et MF (onde ultra-courte, bande FM).
LW, MW, mehrere KW plus UKW.
«mehrere KW» Kann mehrere unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder KW durchgehend plus gespreizte Bänder.
Aus den Unterlagen war nicht ersichtlich, ob auch der MW-Bereich unterteilt ist (sehr selten).
Power type and voltage
Alternating Current supply (AC) / 110; 125; 150; 220-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ Ø 25 cm = 9.8 inch
www.radiomuseum.org
Model: G51W (G 51 W)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
640 x 376 x 282 mm / 25.2 x 14.8 x 11.1 inch
Valves / Tubes
10:
EF80
(more
for members)
Notes
3× KW; KW-Lupe. Zwischenkreis bei AM mit induktiver Abstimmung. AM-ZF mit 2- und 4-Kreisfilter. UKW mit 2 Vorstufen und Variometer-Abstimmung.

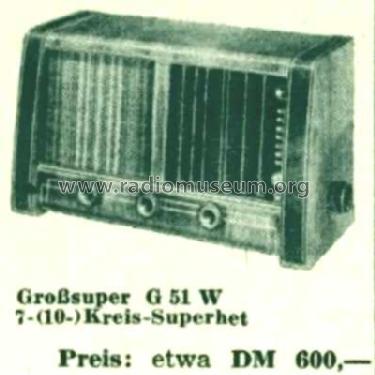

Price in first year of sale
600
DM
Collectors prices
6 Collector prices (for members)
Source of data
Kat.d.Rundf.GrossH.1951/52Im Katalog des Rundfunk-Grosshandels von 1951/52 aufgeführt (VERG, Curt Rint, Funk-Technik).
/ Radiokatalog Band 1, Ernst Erb

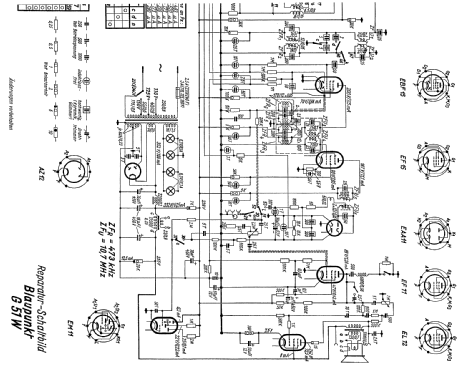

Circuit diagram reference
Lange 6-Bändig, Buch 2Lange hat nach den 11 Bänden (Lange-Nowisch, mehrere etwas unterschiedliche Ausgaben) ein zweites Werk begonnen und bis Grundig geführt. Da sind neuere Geräte aufgeführt als in den alten Bänden. Diese Schaltplansammlung heisst zudem Schaltungen der Funkindustrie und ist im Format etwas grösser als die 11 Bände.
Mentioned in
Funk-Technik (FT)In der Zeitschrift Funk-Technik (61, FT) geführt. Die aufgeführten Zahlen (JJNN) zeigen das Ausgabejahr, gefolgt von der Nummer. Autor ist Curt Rint. Die Zeitschrift kommt aus dem Wedding-Verlag GmbH, Berlin.
(23/1951; S. 636 ff.)
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
