Model: Cantilene M7818 (M 7818)
Antique radios, Old Time Radios
Cantilene M7818 (M 7818)
Country:
Germany
Manufacturer/Brand:
Graetz, Altena (Westfalen)
Year: 1959 – 1961
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 22228
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
10 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Details
Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 110; 127; 150; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
4 Loudspeakers4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
www.radiomuseum.org
Model: Cantilene M7818 (M 7818)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with Push Button Tuning.
Dimensions (WHD)
1190 x 840 x 420 mm / 46.9 x 33.1 x 16.5 inch
Valves / Tubes
8:
ECC85
(more
for members)
Notes
Ferritantenne
Net weight (2.2 lb = 1 kg)
44 kg / 97 lb
Price in first year of sale
898
DM
External source of data
Erb
Source of data
HdB d.Rdf-& Ferns-GrH 1960/61Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1960/61 durch VDRG, Verlag für Radio-Foto-Kino.
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

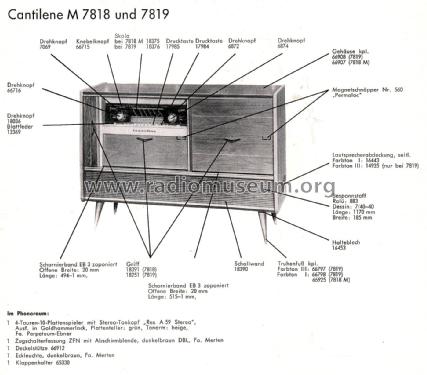

aus Reparaturdienst-Liste
Q: Graetz Service
Further information on
Cantilene M7818 (M 7818) (Graetz, Altena (Westfalen))

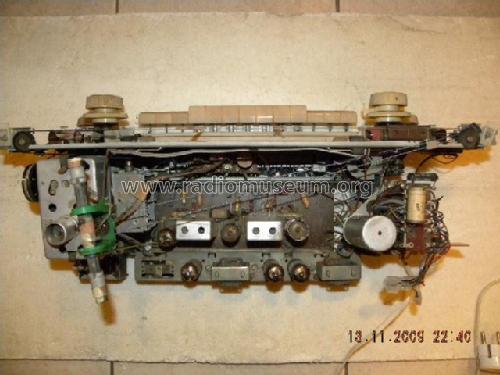

Zur Frage des verwendeten Chassis: Siehe die Beiträge v. 6.11.08 u. 8.11.08 im "TALK, TALK, TALK" zu diesem Modell. Wenn möglich - könnten diese Beiträge hierher verschoben werden? Danke. R. Hanschke.
Hallo GRAETZ-Freunde!
Wer kann definitiv bestätigen, daß das Chassis vom Melodia M 818, bzw. 819 im Musikschrank GRAETZ Cantilene M 7818, bzw. 7819 eingebaut wurde? Meine bisherigen Erkenntnisse beruhen auf "Suche auf Grund der Röhrenbestückung" hier sowie dem "Handbuch des Rundfunk- und Fernseh-Grosshandels" von 1959/60. Ich möchte neue Bilder von meiner GRAETZ Cantilene M 7818 zum bereits angelegten Modell hochladen und insofern historisch absichern, welches Radio-Chassis in die Cantilene M 7818 bzw. 7819 eingebaut wurde. Es spricht vieles dafür, daß den Radio-Typenbezeichnungen hins. der Bezeichnung von Musikschränken lediglich die Ziffern 4,5,6,7 und 9 vorangestellt wurden - soweit im o.a. Großhandelskatalog 1959/60 gelistet. Den Unterschied zwischen der Cantilene M 7818 und der Cantilene 7819 hatte ich soeben zu den Modellen gepostet.
Vielen Dank im Voraus!
R. Hanschke
More...

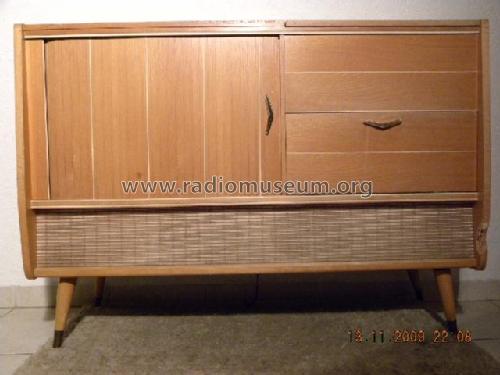

Die GRAETZ-Cantilene M 7818 ab es nur in Rüster, matt, mit ahornfarbenen Intarsien. Gleiche technische Daten und Ausstattung hat die Cantilene 7819, holzfarben jedoch anders - s. dort. R. Hanschke.
