• Year
  • 1956/1957
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 25324

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 150; 220-240 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 5.5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org

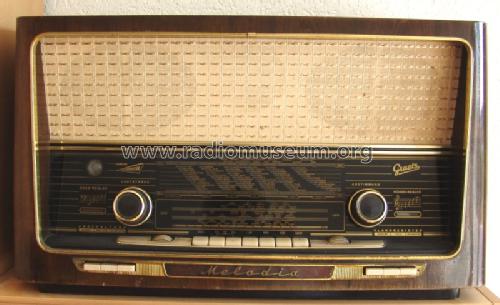

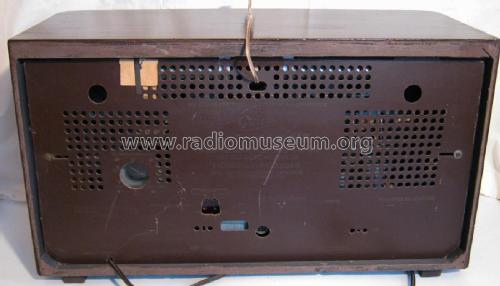

  • Model: Melodia 419 - Graetz, Altena Westfalen
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 640 x 372 x 270 mm / 25.2 x 14.6 x 10.6 inch
  • Notes
  • Siehe auch techn. identisches Modell Melodia M418 im modern gestalteten Gehäuse.
    Feste Ferritantenne für M-L, abschaltbar.
    Raumklang-System mit Schallkompressor.
    Ausführung: Holz, hell oder dunkel hochglanzpoliert.

    Im Handbuch des Rundfunk- und FS-Grosshandels nur als Graetz Melodia geführt.

  • Net weight (2.2 lb = 1 kg)
  • 14 kg / 30 lb 13.4 oz (30.837 lb)
  • Price in first year of sale
  • 398.00 DM
  • External source of data
  • Wiesmüller
  • Mentioned in
  • -- Original-techn. papers.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Graetz, Altena: Melodia 419

Threads: 4 | Posts: 11

Das Gerät war beim Besitzer regelmäßig in Betrieb und fiel dann aus.
R154 = 1 kΩ war verschmort. Durch ihn fließt der Strom vom unteren Anschluß der Primärwicklung des Ausgangstrafos zum Siebelko, also alle Ströme, außer dem Anodenstrom der EL84.

Die Ursache für die Überlastung des Drahtwiderstandes dürfte der taube Ladeelko C162 = 50 µF gewesen sein. Lade- und Siebelko (C153 = 50 µF) habe ich erneuert, aber den im Becher eingebauten C150 = 4 µF weiter benutzt. Selbstverständlich habe ich alle defekten, teergedichteten ERO Papierkondensatoren und den Selengleichrichter erneuert.

Nach dem Einschalten gab es eine Funkenstrecke am Schalter "MA", mit dem das Magische Auge EM34 abgeschaltet werden kann. Das Pertinax zwischen den Schaltkontakten und besonders zum benachbarten Lötstützpunkt war verkohlt.

Ich habe den Schalter am "Stecker für Klangtastatur" Pin 5 + 6 abgelötet und, um die etwas schwächelnde EM34 etwas heller leuchten zu lassen, ihre Anode auf den Ladeelko geschaltet. Die höhere Spannung sorgt für mehr Leuchtkraft.

Mit neuer EL84, EABC80 und ECH81 spielt das Gerät wieder wie neu.

Heribert Jung, 21.Aug.14

Weitere Posts (1) zu diesem Thema.

Hello-

I have a 419 with no dial string on the UKW band and would like a stringing diagram for this section.  Does such a diagram exist?

Thank you in advance.  Great resource in this organization.

 Dan Houg

Bemidji, MN USA

Daniel Houg, 19.Sep.10

Weitere Posts (4) zu diesem Thema.

Dieter Meseth, 25.Mar.06

Weitere Posts (1) zu diesem Thema.



Hallo Radiofreunde,

alle original Graetz - Reparaturdienstlisten, Radiowerbung und auch die Geräterückwand bezeichnet dieses Gerät als "Melodia 419". Das technisch baugleiche Schwesterngerät trägt die Bezeichnung "Melodia M418", es sind aber unterschiedliche Geräte und ein Modell "Melodia M419" war nie existent. "M" steht bei Graetz für "moderne Gehäuseform".

Mein Änderungsvorschlag am Modell von "M419" in "419" wurde leider abgelehnt, deshalb diese Information hier für Interessenten.

Viele Grüße aus Erfurt

Jens Dehne

Jens Dehne, 11.Mar.05

Weitere Posts (5) zu diesem Thema.
