Model: Belcanto 60 WH360A
Antique radios, Old Time Radios
Belcanto 60 WH360A
Country:
Austria
Manufacturer/Brand:
Horny (Hornyphon); Wien
Year: 1960
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 71858
previous
|
Result List
|
next
|
New search for Radios etc.

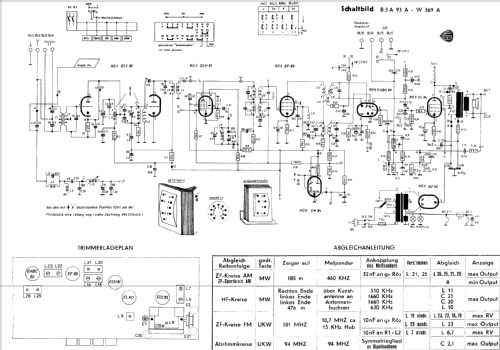

Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Specialities
Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 127, 150, 220, 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org

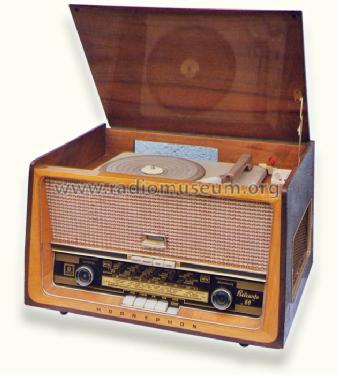

Model: Belcanto 60 WH360A
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
480 x 285 x 355 mm / 18.9 x 11.2 x 14 inch
Valves / Tubes
7:
ECC85
(more
for members)
Net weight
13 kg / 458.6 oz
Price in first year of sale
2790
öS
External source of data
A. Fröhlich, Graz
Source of data
-- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation.
/ Radiokatalog Band 2, Ernst Erb
This model was suggested by Ernst Erb.
Sammlung A. Fröhlich
Further information on
Belcanto 60 WH360A (Horny (Hornyphon); Wien)
Reparaturbericht:
Gerät wurde von einem Bekannten gebracht, ich möge es durchsehen da der Plattenspieler nicht funktionierte. Das Gerät war in einem sehr ordentlichen kompletten Zustand, Lack glänzte und wies keine Schäden auf. Vor der ersten Inbetriebnahme habe ich alle Röhren geprüft. Die Röhren EL84,ECC85,EABC80 und das Magische Band waren sehr schwach und wurden ersetzt. Nach dem langsamen Hochfahren mittels Regeltrenntrafo stellte sich auch gleich ein Sender ein. Leider rutschte bei der Sendersuche das Skalenseil etwas durch. Ich ersetzte dieses. Die Mechanik des Plattenspielers war sehr schwergängig konnte aber durch Molykote DX Paste wieder leichtgängig gemacht werden. Die Plattenspielernadel war total mit einem klebrigen Zeug überzogen also musste Ersatz her. Leider war diese Einheit nicht mehr erhältlich also entschloss ich mich dazu einen neuen Abtastkopf in das alte Gehäuse einzubauen. Auch der Plattenspieler funktionierte dann. Die Verkabelung für den externen Lautsprecheranschluss war nicht mehr original und wurde berichtigt. Insgesamt keine aufwändige Reparatur.
