Filius UKV841A
Sachsenwerk Radeberg, VEB; Radeberg (Ostd.)
- Paese
- Germania
- Produttore / Marca
- Sachsenwerk Radeberg, VEB; Radeberg (Ostd.)
- Anno
- 1955
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 25517
rest. 7.17
UKV841, first version with round knobs

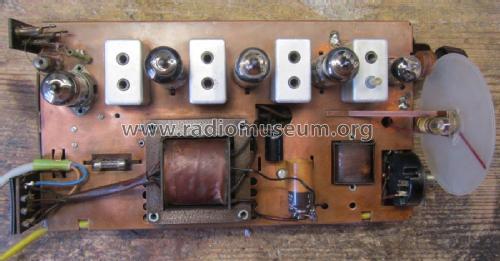

first version, copper frame
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 5
- Numero di transistor
- Semiconduttori
- Selengleichrichter
- Principio generale
- Supereterodina con stadio RF; ZF/IF 10700 kHz
- N. di circuiti accordati
- 11 Circuiti Mod. Freq. (FM)
- Gamme d'onda
- Solo modulazione di frequenza (FM)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110; 220 Volt
- Altoparlante
- - Per cuffie o amplificatori esterni
- Materiali
- Vari materiali
- Radiomuseum.org
- Modello: Filius UKV841A - Sachsenwerk Radeberg, VEB;
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Dimensioni (LxAxP)
- 170 x 145 x 305 mm / 6.7 x 5.7 x 12 inch
- Annotazioni
-
UKW-Vorsatzgerät mit Netzteil und ohne eigene NF-Verstärkung. Gehäuse aus genarbtem Fibergewebe in verschiedenen Farbtönen mit Thermoplaste-Front.
Abstimmung induktiv. - Zusatz "A" bedeutet Frequenzbereich bis 100 MHz.
- Peso netto
- 2.8 kg / 6 lb 2.7 oz (6.167 lb)
- Prezzo nel primo anno
- 175.00 DM
- Fonte esterna dei dati
- Team Hans M. Knoll/Arpad Roth
- Fonte dei dati
- -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
- Bibliografia
- Funkverlag Hein, Service-DVD
- Letteratura / Schemi (1)
- Radio und Fernsehen (DDR) (19/1955, S. 579)
- Altri modelli
-
In questo link sono elencati 31 modelli, di cui 28 con immagini e 21 con schemi.
Elenco delle radio e altri apparecchi della Sachsenwerk Radeberg, VEB; Radeberg (Ostd.)
Collezioni
Il modello Filius fa parte delle collezioni dei seguenti membri.
Musei
Il modello Filius può essere visto nei seguenti musei.
Discussioni nel forum su questo modello: Sachsenwerk Radeberg: Filius UKV841A
Argomenti: 3 | Articoli: 10
Gute Tag an die Gemeinschaft;
ich habe neulich auch so ein Gerät bei ebay erstanden, die Sieb-Elkos, einen durchgebrannten Widerstand (W20 - keine Ahnung, warum der druchbrennen konnte) und die 5 Papierkondensatoren getauscht, einen Kurzschluss behoben (die zusammengelöteten Enden der beiden Widerstände W2 / W3 am Messpunkt standen an einem der Röhren-Pins an) und alle Röhren durch neue ersetzt -- und jetzt spielt er wieder.
Allerdings ist das NF-Signal am Ausgang mit einem "normalen" Kopfhörer fast nicht hörbar, ich muss einen Mikrophon-Vorverstärker (2mV Empfindlichkeit) benutzen, um etwas zu hören.
ist das normal ?, bzw
Frage: Welchen Pegel sollte das NF-Signal ursprünglich wirklich haben ?
danke für weiterführende Antworten
Gerhard
Gerhard Schoenbauer, 21.Mar.20
Hallo liebe Radiofreunde,
wie zu erkennen ist gibt es doch einige Besitzer dieses Gerätes. Auch ich habe so ein Gerät bei Ebay erstanden, jedoch fehlt neben dem eingeklebten Skalenglas und den Originalknöpfen auch die Zeigerscheibe.
Auf den hier veröffentlichten Fotos kann ich leider nicht erkennen, wie der Antrieb genau funktioniert. Daher wäre ich sehr dankbar, wenn mir jemand Detailaufnahmen des Antriebs sowie der Zeigerscheibe (evtl. mit Maßen - Außendurchmesser sowie Durchmesser der "Seilwelle") zukommen lassen könnte bzw. diese unter dem Modell einstellt.
Idealerweise ist noch jemand im Besitz einer solchen Zeigerscheibe, die abzugeben wäre.
Freundliche Sammlergrüße!
André Kleeberg
André Kleeberg, 24.Apr.14
Sachsenwerk Filius UKV841A
Das Gerät wird als Filius UKV 841A bei uns geführt.
Alle Gerätebilder zeigen aber einen Filius UKV 841 ohne A.
Die Schaltung (1. Blatt) spricht gar von einem Filius UKV 481A
In der Annahme, dass die Bezeichnung in der Schaltung nur falsch übertragen wurde bleibt die Frage ob es 2 Filius gegeben hat - mit und ohne A. Siehe auch hier.
Um fachdienliche Hinweise wird gebeten.
LG Scheida
Wolfgang Scheida, 24.Aug.08
