Reply  |  You aren't logged in. (Guest)   1 Mittels des Curve Tracers (siehe auch Messung der ECF11) wurde das Ausgangskennlinienfeld der LAJ4110 gemessen.
Die Parameterwerte sind:
  • Anodenspannung 20V/Kästchen (x-Richtung)
  • Anodenstrom 2mA/Kästchen (y-Richtung)
  • Gitterspannung 1V/step bzw. 2V/step (linke Kurve entspricht 0V Gitterspannung)

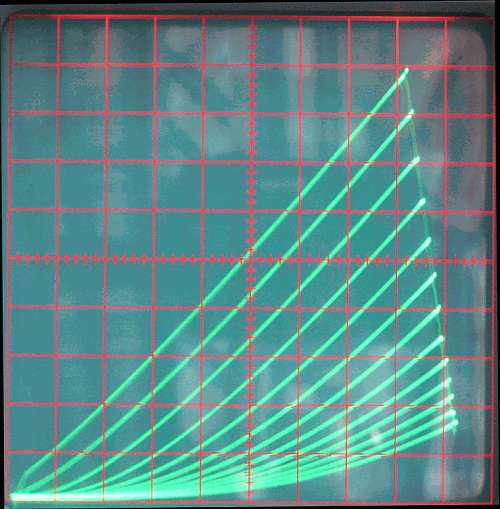

Ausgangskennlinienfeld mit 1V/step

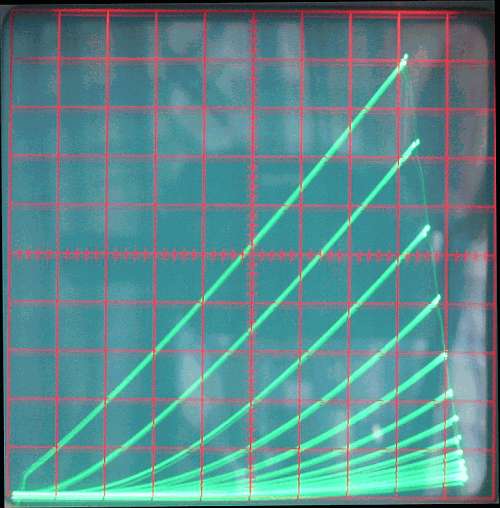

Ausgangskennlinienfeld mit 2V/step

Weitere Informationen zur LAJ4110 finden sich hier.

MfG DR
