Kann jemand helfen mir mit Anschlüssen Wobbelsender und Oszilloskop?
Mein Oszilloskop hat keine draußen x-Achse.
Aber es gibt zwei Kanälen und die Möglichkeit der Verschmelzung in den xy-Modus
An Wobbelsender zu existieren folgende Anschlüsse:
x-ausgang
wobbler-ausgang
markengeber –ausgang
zwei mal y-austastung (ein und aus)



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 2
Oszilloskop
19.Nov.10 12:15
42 von 9781

Dietrich Grötzer (A)
Redakteur
Beiträge: 443
Anzahl Danke: 18

Hallo Herr Bradaric,

hilfreich wäre wenn sie den Hersteller und die Type ihres Oszilloskop bekanntgeben.

MfG D. Grötzer

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 3
Oszilloskop
19.Nov.10 13:18
68 von 9781

Berislav Bradaric (HR)
Beiträge: 48
Anzahl Danke: 15



Danke Herr Grötzer.
Oszilloskop ist marke Goldstar-9020
und wobbelsender ist Grundig-WS4

Gruss

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 4
Wobbler-Anschluss
19.Nov.10 13:55
89 von 9781

Konrad Birkner † 12.08.2014 (D)
Beiträge: 2317
Anzahl Danke: 16
Konrad Birkner † 12.08.2014

Wobbler-Ausgang zum Prüfobjekt (Radio),
von dort entweder HF via Demodulator-Tastkopf oder von der Demodulation auf Scope Ch2 (Y).

Von Wobbler X-Ausgang auf Scope Ch1 (X-mode).

Wenn das Scope keinen Z-Eingang besitzt (meist auf der Rückseite), lassen sich weder Austastmarken zeigen, noch der Frequenzrücklauf unterdrücken.

Viel Erfolg!



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 5
? wobbelsender anschlüsse
19.Nov.10 15:08
119 von 9781

Berislav Bradaric (HR)
Beiträge: 48
Anzahl Danke: 18



Viele danke Herr Birkner.
Ob die Abbildung zeigt den richtigen Anschluss?
Gibt es eine Möglichkeit um Bildschirm-Marker zeigen?
Gruß
Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 6
Y-Anschluss
19.Nov.10 15:31
134 von 9781

Konrad Birkner † 12.08.2014 (D)
Beiträge: 2317
Anzahl Danke: 14
Konrad Birkner † 12.08.2014

Ich meine, Sie haben auf Ihrem Bild Y-ein und Y-aus vertauscht. Der gleiche Fehler steht so in der Grundig-Bedienungsanleitung! Die linke Buchse ist aber der Signaleingang.

Dem Signal werden im Wobbler Marken und Austastung zugemischt (Oszillator schweigt während des Rücklaufs). Die Durchgangsdämpfung beträgt 6 dB. Die rechte Buchse ist der Ausgang zum Scope CH2 (Y).

Machenn Sie folgendes: Tastkopf auf Wobbler Y-ein (linke Buchse!).
Von der rechten Buchse (Y-aus, siehe Pfeil) mit Scope Ch2 (Y) verbinden.

Bei gedrücktem Knopf "Ampl." sind Marken einstellbar. Bei gezogenem Knopf steht das Markensignal  am Markenausgang zur Verfügung. Es erlaubt Dunkeltastung über einen Z-Eingang,  falls am Scope vorhanden.

Austastung auf "aus": zeigt sich ein Doppelbild, ist der Hub zu gross bzw. die Verweilzeit zu gering, um das Messobjekt völlig einschwingen zu lassen (Gruppenlaufzeit / Kreisgüte).

Ist die Messung sauber eingestellt, kann zum besseren arbeiten die Austastung eingeschaltet werden.

Viel Erfolg!

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 7
? Wobbelsender anschlüsse
19.Nov.10 15:50
151 von 9781

Berislav Bradaric (HR)
Beiträge: 48
Anzahl Danke: 15



Zwischen dem Y-Stecker ist eine einstellbare Schraube.
Auf welcher Seite in diesem Fall die Schraube schalten?
Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 8
Wobbler-Anschluss
19.Nov.10 16:08
164 von 9781

Konrad Birkner † 12.08.2014 (D)
Beiträge: 2317
Anzahl Danke: 18
Konrad Birkner † 12.08.2014

Das ist ein Schalter, keine Schraube!

Wie schon oben erwähnt:

Austastung auf "aus": zeigt sich ein Doppelbild, ist der Hub zu gross bzw. die Verweilzeit zu gering, um das Messobjekt völlig einschwingen zu lassen (Gruppenlaufzeit / Kreisgüte).

Ist die Messung sauber eingestellt, kann zum besseren arbeiten die Austastung eingeschaltet werden.

KoBi

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 9
OS 9020
20.Nov.10 09:16
329 von 9781

Konrad Birkner † 12.08.2014 (D)
Beiträge: 2317
Anzahl Danke: 17
Konrad Birkner † 12.08.2014

G.Richter machte mich darauf aufmerksam, dass das Oszilloskop OS 9020 auf der Rückseite einen "Blanking"-Eingang besitzt (= Intensity Modulation or Z-Axis). Somit können Frequenzmarken auch dunkel (bzw. hell) getastet werden. Das ist die bessere Darstellung, weil die Messkurve nicht gestört wird.

Also Marker-Ausgang am Wobbler mit Blanking-Eingang verbinden, Knopf "Ampl." ziehen.

KoBi

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 10
Bandpass
22.Nov.10 09:34
497 von 9781

Berislav Bradaric (HR)
Beiträge: 48
Anzahl Danke: 21

Ich danke Ihnen sehr Herr Birkner.

Ohne Ihre Hilfe konnte ich nicht machen diese Verbindung.
Mir scheint, dass das größte Problem ist der Hub einstellen.
Jetzt habe ich die Kurve einstellen ohne Anschluss der Z-Achse.

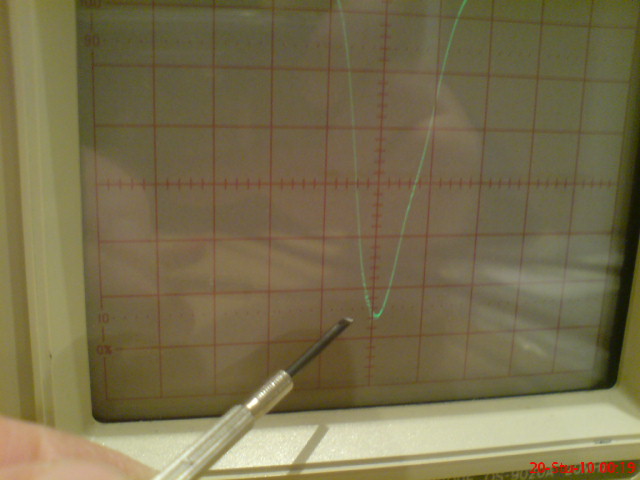

Blick auf die Bilder, die ich bekomme auf dem Bildschirm.
Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 11
bandpass breite
30.Dec.11 13:08
1246 von 9781

Berislav Bradaric (HR)
Beiträge: 48
Anzahl Danke: 19

Weiß jemand, ist es möglich mit wobbel sender WS4  Berechnung der Breite dieses Filters?
