Wobbelsender WS4

Wobbelsender WS4; Grundig Radio- (ID = 464414) Equipment

Wobbelsender WS4; Grundig Radio- (ID = 464415) Equipment

Wobbelsender WS4; Grundig Radio- (ID = 464416) Equipment

Wobbelsender WS4; Grundig Radio- (ID = 464417) Equipment

Wobbelsender WS4; Grundig Radio- (ID = 464418) Equipment

Wobbelsender WS4; Grundig Radio- (ID = 464419) Equipment

Wobbelsender WS4; Grundig Radio- (ID = 464420) Equipment

Wobbelsender WS4; Grundig Radio- (ID = 616931) Equipment

Wobbelsender WS4; Grundig Radio- (ID = 616962) Equipment

Wobbelsender WS4; Grundig Radio- (ID = 616930) Equipment
Wobbelsender WS4; Grundig Radio- (ID = 2045394) Equipment Wobbelsender WS4; Grundig Radio- (ID = 2045396) Equipment
Wobbelsender WS4; Grundig Radio- (ID = 2045395) Equipment Wobbelsender WS4; Grundig Radio- (ID = 2045397) Equipment
Wobbelsender WS4; Grundig Radio- (ID = 242675) Equipment Wobbelsender WS4; Grundig Radio- (ID = 242676) Equipment
Wobbelsender WS4; Grundig Radio- (ID = 438044) Equipment Wobbelsender WS4; Grundig Radio- (ID = 449678) Equipment
Wobbelsender WS4; Grundig Radio- (ID = 449679) Equipment Wobbelsender WS4; Grundig Radio- (ID = 1440669) Equipment
Use red slider bar for more.
Wobbelsender WS4; Grundig Radio- (ID = 2045394) Equipment
Grundig Radio-: Wobbelsender WS4 [Equipment] ID = 2045394 1400x945
Select picture or schematic to display from thumbnails on the right and click for download.
For model Wobbelsender WS4, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1970 ?? Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) 33:
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Wobbelsender WS4 - Grundig Radio-Vertrieb, RVF,
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 300 x 200 x 175 mm / 11.8 x 7.9 x 6.9 inch
Notes

Universalwobbeler für alle FS- und UKW-Rundfunkgeräte sowie Antennenverstärker und Funkgeräte; 3...230 MHz und 470...870 MHz in 4 Bereichen; einstellbarer Markengeber in 9 Bereichen, 3 Festmarken: 4 kHz, 1,5 MHz, 5 MHz; Wobbelhub: 1 MHz, 15 MHz. Alle Ausgangsamplituden einstellbar.
Achtung: in die Bedienungsanleitung hat sich ein Fehler eingeschlichen:
Die Seite "bedien_1" zeigt das Anschlussbild mit den Verbindungen Wobbler / Oszilloskop / Messobjekt.
Die beiden rechten Buchsen am Wobbler gehören zum Markenmischer. Die Anschlüsse sind vertauscht!
Richtig ist: links ist der Eingang, wo der Tastkopf anzuschliessen ist. Rechts der Ausgang zum Y-Kanal des Oszilloskops.

Net weight (2.2 lb = 1 kg) 7.2 kg / 15 lb 13.7 oz (15.859 lb)
Price in first year of sale 2'198.00 DM

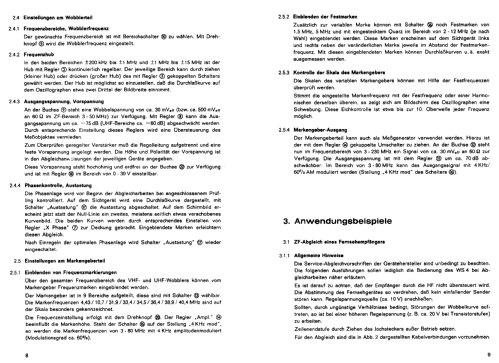

Literature/Schematics (1) - - Manufacturers Literature

Model page created by Hans Kuhn. See "Data change" for further contributors.
