121-AM/FM bicanal

121-AM/FM bicanal ; ACER A.C.E.R. / (ID = 2413160) Radio

121-AM/FM bicanal ; ACER A.C.E.R. / (ID = 2413161) Radio
121-AM/FM bicanal ; ACER A.C.E.R. / (ID = 2413162) Radio
Use red slider bar for more.
121-AM/FM bicanal ; ACER A.C.E.R. / (ID = 2413162) Radio
ACER A.C.E.R. /: 121-AM/FM bicanal [Radio] ID = 2413162 1000x834
Select picture or schematic to display from thumbnails on the right and click for download.
For model 121-AM/FM bicanal, ACER (A.C.E.R.) / Omnium Commercial d'Électricité et de Radio; Rueil, Paris:

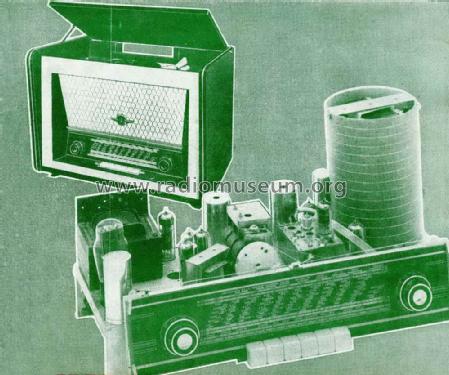

Couverture de la revue radio-plans de février 1960

Country:  France
Manufacturer / Brand:  ACER (A.C.E.R.) / Omnium Commercial d'Électricité et de Radio; Rueil, Paris
Year: 1960 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 EF85 ECH81 EF85 EM85 EB91 EBF80 EL84 5Y3
Main principle Superhet with RF-stage; ZF/IF 480/10700 kHz; 4 AF stage(s)
Tuned circuits 5 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 4 Loudspeakers
Power out 4 W (undistorted)
from Radiomuseum.org Model: 121-AM/FM bicanal - ACER A.C.E.R. / Omnium
Material TUBES VISIBLE, material not known.
Shape Chassis only or for «building in»
Dimensions (WHD) 490 x 70 x 190 mm / 19.3 x 2.8 x 7.5 inch
Notes

La reproduction est assurée par 2 amplificateurs séparés pour les fréquences graves et aigües.L'amplificateur du canal "graves" est équipé d'un tube EL84, celui du canal "aigües" d'un tube ECL82. Ce montage est pourvu de 4 hauts-parleurs:

- 1 haut-parleur    16/24cm  GE-GO   HI-FI
- 2 tweeter 9 cm Audax
- 1 cellule électrostatique Lorenz .

Le récepteur AM est pourvu d'un ampli HF apériodique, avec le tube EF85-1.

L'appareil est vendu en kit complet mais sans ébenisterie pour la somme de 368.20F

Price in first year of sale 368.20 F
Mentioned in Radio Plans (électronique loisirs, Applications) (N° 148 de février 1960)

Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
