AEG (28 W) 28W

AEG 28W; AEG Radios Allg. (ID = 309500) Radio

AEG 28W; AEG Radios Allg. (ID = 5896) Radio

AEG 28W; AEG Radios Allg. (ID = 587179) Radio

AEG 28W; AEG Radios Allg. (ID = 810983) Radio
AEG 28W; AEG Radios Allg. (ID = 50) Radio AEG 28W; AEG Radios Allg. (ID = 6350) Radio
AEG 28W; AEG Radios Allg. (ID = 6351) Radio AEG 28W; AEG Radios Allg. (ID = 6352) Radio
AEG 28W; AEG Radios Allg. (ID = 453067) Radio AEG 28W; AEG Radios Allg. (ID = 453068) Radio
AEG 28W; AEG Radios Allg. (ID = 453070) Radio AEG 28W; AEG Radios Allg. (ID = 1382269) Radio
AEG 28W; AEG Radios Allg. (ID = 2372140) Radio
Use red slider bar for more.
AEG 28W; AEG Radios Allg. (ID = 50) Radio
AEG Radios Allg.: AEG 28W [Radio] ID = 50 700x440
Select picture or schematic to display from thumbnails on the right and click for download.
For model AEG (28 W) 28W, AEG (Radios) Allg.Elektricitäts-Ges.

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1938/1939 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: AH1 AF7 AL4 AZ1
Main principle TRF without regeneration; 1 Special; 1 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: AEG 28W - AEG Radios Allg.Elektricitäts-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 600 x 305 x 240 mm / 23.6 x 12 x 9.4 inch
Notes Bei der einfachen Suche bitte nie den Hersteller/Marke eingeben. Hier haben wir dies nur zu dem Zweck mit einbezogen, dass Sie das wissen können (Blaue Info-Knöpfe klicken!). Für AEG 28 W schreiben wir sonst nur 28W oder 28 W ohne AEG.
Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Price in first year of sale 187.00 RM
Collectors' prices
Source of data Handbuch WDRG 1938 / Radiokatalog Band 1, Ernst Erb

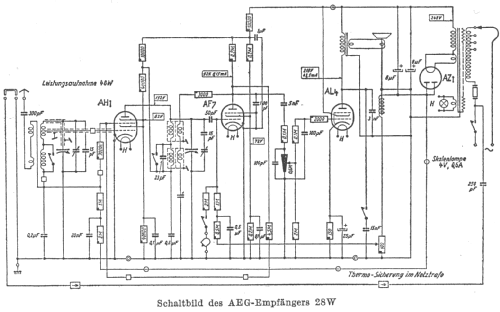

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from AEG (Radios) Allg.Elektricitäts-Ges.
Here you find 801 models, 683 with images and 401 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
