Geadem 1W (a-c) ab Nr. 119958

Geadem 1W ; AEG Radios Allg. (ID = 5952) Radio

Geadem 1W ; AEG Radios Allg. (ID = 13253) Radio

Geadem 1W ; AEG Radios Allg. (ID = 13254) Radio

Geadem 1W ; AEG Radios Allg. (ID = 1286599) Radio
Geadem 1W ; AEG Radios Allg. (ID = 1351042) Radio Geadem 1W ; AEG Radios Allg. (ID = 1351045) Radio
Geadem 1W ; AEG Radios Allg. (ID = 1351048) Radio Geadem 1W ; AEG Radios Allg. (ID = 1351052) Radio
Geadem 1W ; AEG Radios Allg. (ID = 1351055) Radio Geadem 1W ; AEG Radios Allg. (ID = 1351058) Radio
Geadem 1W ; AEG Radios Allg. (ID = 1351061) Radio Geadem 1W ; AEG Radios Allg. (ID = 1351064) Radio
Geadem 1W ; AEG Radios Allg. (ID = 1351067) Radio Geadem 1W ; AEG Radios Allg. (ID = 1351069) Radio
Use red slider bar for more.

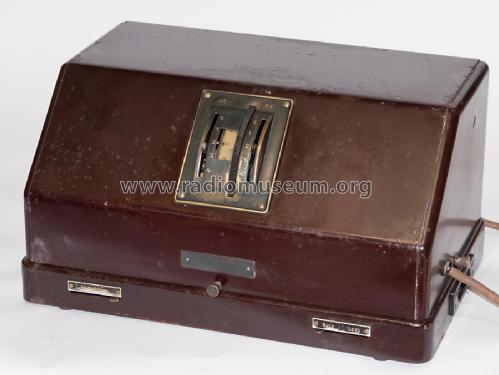

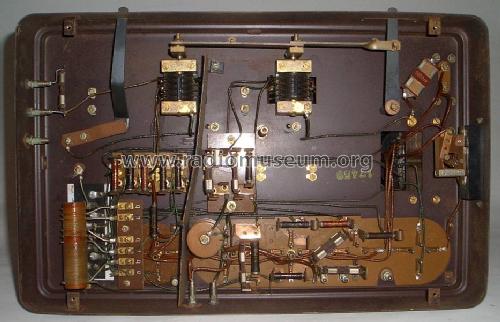

Geadem 1W ; AEG Radios Allg. (ID = 1351042) Radio
AEG Radios Allg.: Geadem 1W [Radio] ID = 1351042 933x657
Select picture or schematic to display from thumbnails on the right and click for download.
For model Geadem 1W (a-c) ab Nr. 119958, AEG (Radios) Allg.Elektricitäts-Ges.

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1929–1931 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: RENS1204 REN804 REN1004 RE134 or RE304 or RE604 RGN1054
Main principle TRF with regeneration; 1 Special; 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 115; 230 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Geadem 1W [ab Nr. 119958] - AEG Radios Allg.Elektricitäts-
Material Metal case
Dimensions (WHD) 400 x 210 x 255 mm / 15.7 x 8.3 x 10 inch
Notes

In den originalen AEG-Schaltungsunterlagen (AEG Hilfsbuch für den Funkhändler) sind obige Röhren angegeben. Für den Service wurden später Ersatztypen benannt (z.B. REN1104 anstatt REN804), die NICHT zur Originalbestückung gehören.

 Herstellung ca. ab Mai 1929.

Net weight (2.2 lb = 1 kg) 11.5 kg / 25 lb 5.3 oz (25.33 lb)
Source of data AEG Hilfsbuch für den Funkhändler / Radiokatalog Band 1, Ernst Erb

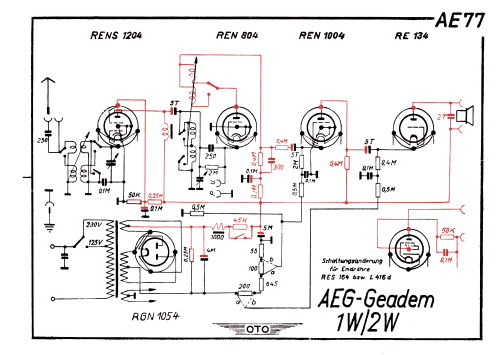

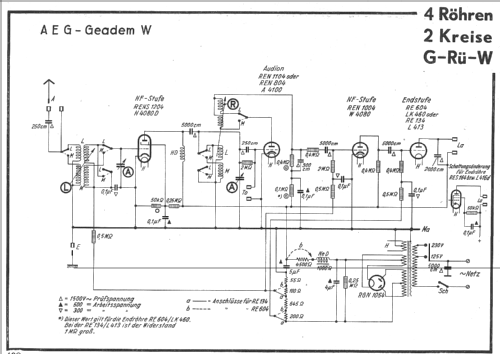

Circuit diagram reference Lange-Nowisch
Mentioned in Kat.Radio Arlt 1931
Literature/Schematics (1) Katalog Radio-Zentrale Prohaska 1930/31 (dick)


All listed radios etc. from AEG (Radios) Allg.Elektricitäts-Ges.
Here you find 803 models, 685 with images and 402 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
AEG Radios Allg.: Geadem 1W
Threads: 1 | Posts: 1
Hits: 1550     Replies: 0
aeg: 1W (a-c); Geadem: Fehler im Lange-Nowisch Schaltbild
Dietmar Rudolph
10.Aug.12
  1

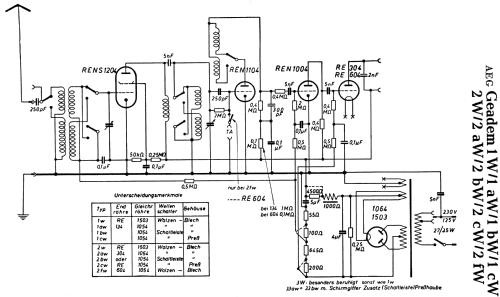

Im Schaltbild von Lange-Nowisch ist ein Fehler. Die MW und die LW Spule im Eingangskreis sind an ihrem oberen Ende als mit einander verbunden dargestellt (ein fehlerhafter Verbindungspunkt). Im Schaltbild "D_AEG_Geadem_1W_1aW_sch.pdf" ist das korrigiert.

MfG DR
