Magnetophon Tonschreiber b2

Magnetophon Tonschreiber b2; AEG Radios Allg. (ID = 1950369) Military Magnetophon Tonschreiber b2; AEG Radios Allg. (ID = 1950370) Military
Magnetophon Tonschreiber b2; AEG Radios Allg. (ID = 1101989) Military Magnetophon Tonschreiber b2; AEG Radios Allg. (ID = 1101991) Military
Magnetophon Tonschreiber b2; AEG Radios Allg. (ID = 1101997) Military Magnetophon Tonschreiber b2; AEG Radios Allg. (ID = 1106906) Military
Magnetophon Tonschreiber b2; AEG Radios Allg. (ID = 1107962) Military
Use red slider bar for more.
Magnetophon Tonschreiber b2; AEG Radios Allg. (ID = 1950369) Military
AEG Radios Allg.: Magnetophon Tonschreiber b2 [Military] ID = 1950369 1400x939
Select picture or schematic to display from thumbnails on the right and click for download.
For model Magnetophon Tonschreiber b2, AEG (Radios) Allg.Elektricitäts-Ges.:

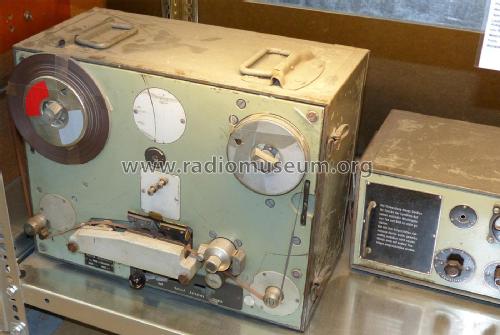

Gerät steht im Rundfunkmuseum der Stadt Fürth.

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1943 Category: Military Equipment
Valves / Tubes 9: RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 LS50 LS50
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Magnetophon Tonschreiber b2 - AEG Radios Allg.Elektricitäts-
Material Metal case
Shape Chassis only or for «building in»
Notes 1943 für die Wehrmacht produziert und als Schnellgeber für die Sendung und Aufzeichnung verschlüsselter Nachrichten eingesetzt. U.a. in Flugzeugen der Luftwaffe Einsatz als Funkaufzeichner. Bestand aus 2 Teilen:

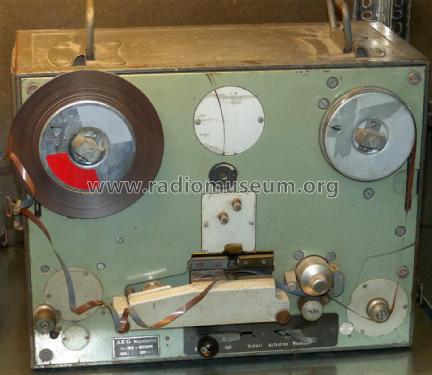

Laufwerk 21,5 Kg Abmessungen: 440 x 265 x 360 mm und

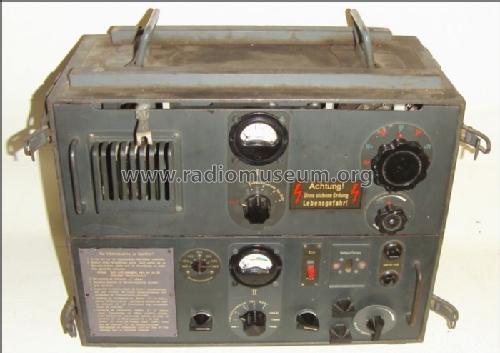

Verstärker, 26,5 Kg, Abmessungen: 440 x 265 x 345 mm.
Net weight (2.2 lb = 1 kg) 48 kg / 105 lb 11.6 oz (105.727 lb)
Collectors' prices
Source of data -- Original-techn. papers.

Model page created by Wolfgang Lill. See "Data change" for further contributors.
