Weltmeister 465WL; AEG Radios Allg. (ID = 3781) Radio
AEG Radios Allg.: Weltmeister 465WL [Radio] ID = 3781 650x540
Select picture or schematic to display from thumbnails on the right and click for download.
For model Weltmeister 465WL, AEG (Radios) Allg.Elektricitäts-Ges.

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1935/1936 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ACH1 RENS1294 RENS1254 RES964 RGN1064
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-250 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Weltmeister 465WL - AEG Radios Allg.Elektricitäts-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 467 x 342 x 279 mm / 18.4 x 13.5 x 11 inch
Notes Feldstärkeanzeige
Price in first year of sale 305.00 RM
Collectors' prices
Source of data Katalog Radio-Zentrale Alex v. Prohaska 1935/1936 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung


All listed radios etc. from AEG (Radios) Allg.Elektricitäts-Ges.
Here you find 791 models, 673 with images and 398 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
AEG Radios Allg.: Weltmeister 465WL
Threads: 2 | Posts: 2
Hits: 178     Replies: 0
aeg: AEG 465WL Fehler im Schaltbild
Dietmar Rudolph
07.Nov.18
  1

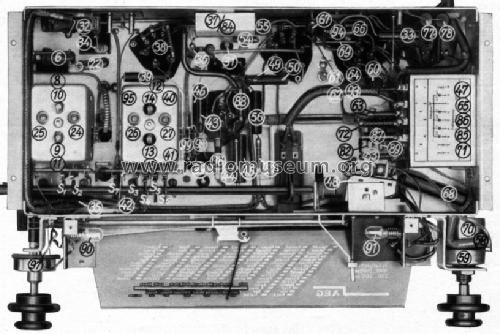

Im (originalen) Schaltbild des 465WL gibt es einen Fehler in der Oszillator-Einheit. Hier wurde die Nr. 47 zweimal vergeben. Die richtige Nummer in der Oszillator-Einheit ist 41.

In der Stückliste ist der "Verkürzungs-Kondensator" Nr. 41 für MW mit 450pF benannt. Allerdings wird über den Schalter S6 dieser Kondensator "41" parallel zum anderen Verkürzungs-Kondensator "40" (220 pF) geschaltet, so daß für Mittelwelle insgesamt 670 pF als Verkürzungs-Kondensator wirken.

Dieser Fehler im originalen AEG Schaltbild führte dazu, daß sämtliche bekannten Schaltungssammlungen, die keine Nummern sondern Werte bei den Kondensatoren stehen haben, für den 41er Verkürzungs-Kondensator den Wert von  0,5 μF angeben.

Wer also nur stur nach Schaltbild diesen Kondensator ersetzt ("Kondensator-Kur"), baut sich einen bösen Fehler ein!

Und so sehen diese beiden Verkürzungs-Kondensatoren aus: (Die beiden rechteckigen im Vordergrund)

Vielen Dank an Andreas Peukert für das Foto!


Die Schaltung des 465WL enthält noch eine andere ungewöhnliche Besonderheit.

Wie man sieht, wird der Tonabnehmer über den Schaltkontakt S7 angeschaltet. Sinnvoller Weise muß dann aber der Radio-Empfang abgeschaltet sein. Im NF Zweig des 465WL sucht man aber vergeblich nach einem weiteren Schalter. Tatsächlich wird der Radio-Empfang dadurch verhindert, daß über S3 der Gitter-Kreis des Oszillators kurz geschlossen wird. Klar, wenn der Oszillator nicht schwingt, kann keine ZF entstehen und am Demodulator kommt auch nichts an. Funktioniert also.

Nur, wenn mittlerweile "altershalber" der Schalter S3 nicht mehr öffnet? Na dann ist festzustellen, daß der Oszillator "einfach nicht schwingen will", auch wenn die ACH1 "gute Werte" hat.

MfG DR


Hits: 507     Replies: 0
aeg: Parallelgerät zu 465WL ist Telefunken 549WL
Dietmar Rudolph
21.Jan.17
  1

Das Parallelgerät zu AEG "Weltmeister" 465WL ist von Telefunken der 549WL.

MfG DR


AEG Radios Allg.: Weltmeister 465WL
End of forum contributions about this model
