• Pays
• Allemagne

• Fabricant / Marque
• AEG (Radios) Allg.Elektricitäts-Ges.

• Année
• 1950/1951 ?

• Catégorie
• Amplificateur BF ou mélangeur BF

• Radiomuseum.org ID
• 363368

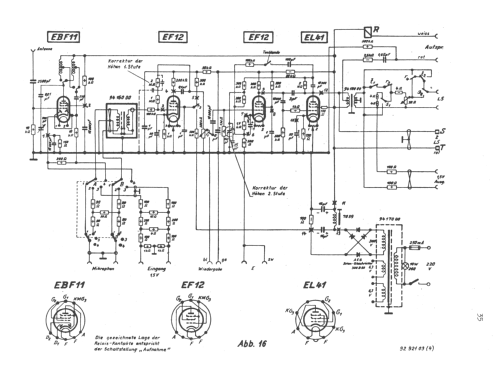

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 4

• Lampes / Tubes
• EBF11 EF12 EF12 EL41

• No. de transistors

• Semi-conducteurs
• 300B60

• Principe général
• Amplification audio

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 20 cm = 7.9 inch

• Puissance de sortie
• 2 W (sans distorsion)

• Matière
• Cuir / canvas / plastique mais autre matériel en dessous!

• De Radiomuseum.org
• Modèle: Zusatzverstärker AW2 Z MKV - AEG Radios Allg.Elektricitäts-

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 550 x 400 x 230 mm / 21.7 x 15.7 x 9.1 inch

• Remarques

• Zusatzverstärker AW2 Z Type MKV für das AEG Magnetophon AW2. Er enthält einen Aufsprech- und Wiedergabeverstärker und die Tonendstufe mit Lautsprecher.

  Am Magnetophon AW2 wird bei Betrieb mit dem Zusatzverstärker auf MKV umgeschaltet.

  Mit eingebautem Einkreis-Orts- bzw. Drahtfunkempfänger.

• Poids net
• 15 kg / 33 lb 0.6 oz (33.04 lb)

• Auteur
• Modèle crée par Wolfgang Schneider. Voir les propositions de modification pour les contributeurs supplémentaires.
