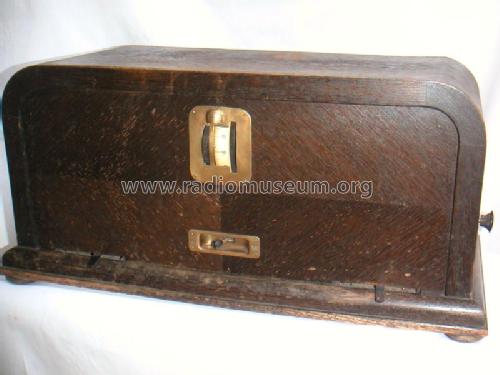

A4; Ahemo-Werkstätten; (ID = 58775) Radio
Ahemo-Werkstätten;: A4 [Radio] ID = 58775 830x497
Select picture or schematic to display from thumbnails on the right and click for download.
For model A4, Ahemo-Werkstätten; Berlin-Charlottenburg:

Country:  Germany
Manufacturer / Brand:  Ahemo-Werkstätten; Berlin-Charlottenburg:
Year: 1928/1929 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: RENS1204 REN1104 REN2204 or REN1104 REN1104 RGN1504
Main principle TRF with regeneration; 1 Special; 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 100*240 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: A4 - Ahemo-Werkstätten; Berlin-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 620 x 285 x 290 mm / 24.4 x 11.2 x 11.4 inch
Notes 8 Modelle mit Spannungen zwischen 100 und 240 V. Regelbarer Sperrkreis eingebaut. Internes Netzteil Eta.
Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)
Price in first year of sale 398.00 RM +
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Kat. Radio-WEB 1929 / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Röhren in FS-Bestückungstabellen
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.


All listed radios etc. from Ahemo-Werkstätten; Berlin-Charlottenburg:
Here you find 39 models, 30 with images and 21 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Ahemo-Werkstätten;: A4
Threads: 1 | Posts: 2
Hits: 1515     Replies: 1
ahemo: A4W (A 4 W);
Andreas Peukert
17.Apr.08
  1

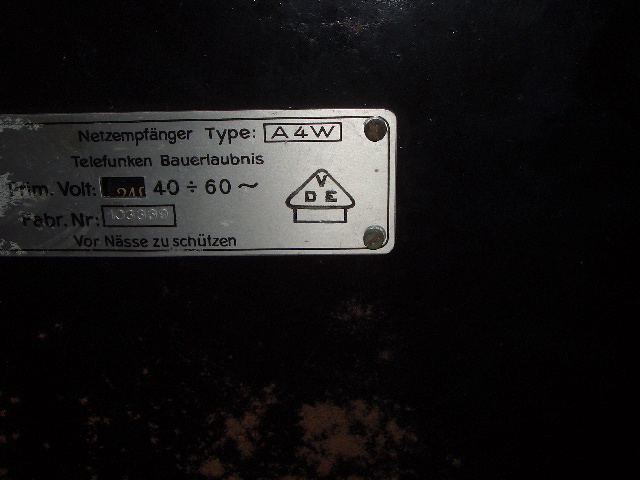

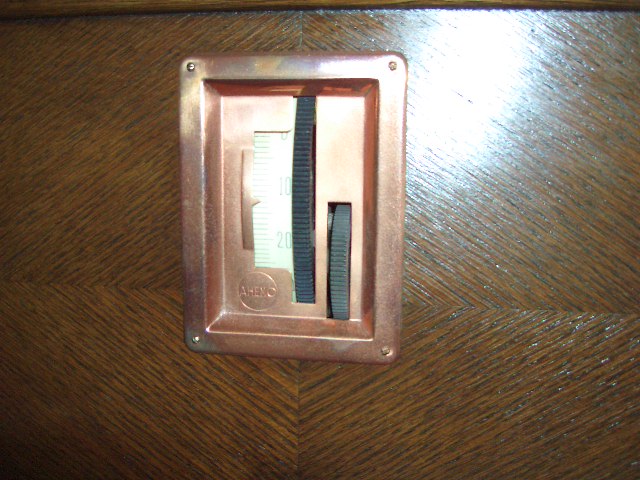

Wertes Forum, unser Mitglied, Herr Wolfgang Eckardt, machte mich darauf aufmerksam, dass es vom Ahemo A4W wohl noch eine abweichende Variante gibt. Dies war mir seinerzeit beim Laden eines Bildes auf das angelegte Modell A4W gar nicht aufgefallen. Aber tatsächlich, die von mir angelegte Gerätevariante unterscheidet sich von den vorher angelegten Geräten. Die vorhandenen Geräteabbildungen zeigen ausnahmslos ein an den Ecken rundlicheres Gehäuse. Auch ist die Blende für die Sendereinstellung anders.  Außerdem haben die Geräte Holzrückwände. Mein Gerät hat eine klappbare Metallrückwand. Wer sich überzeugen möchte, sollte die auf das Modell geladenen Bilder aufrufen. Mein Gerät erscheint als letztes. Meine Frage wäre nun zunächst, gibt es noch mehrere Sammler, die ein Ahemo Gerät besitzen, das meiner Ausführung entspricht? Auf dem Typschild steht, genau wie bei den anderen Geräten A4W. Evtl. müßte dann das Gerät noch einmal neu angelegt werden? Ich habe mal ein Bild vom Typschild und von der Senderabstimmung (Blende) angefügt.

Viele Grüße

Andreas Peukert

Attachments

Wolfgang Eckardt
18.Apr.08
  2

Ich möchte Herrn Peukert ergänzen, zusammen haben wir festgestellt, dass es bei diesem Modell Unterschiede gibt, die es rechtfertigen, eine zusätzliche Variante "neu" anzulegen. Hier ein paar schnell zurechtmontierte Bilder, die diese Unterschiede aufzeigen sollen.

Die Gehäusefront:

Die Skalen im Detail:

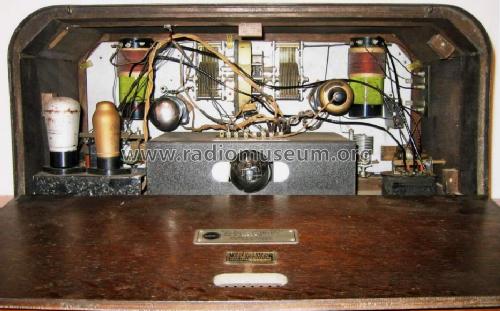

Ansicht von hinten, innen:

Ich gehe davon aus, dass das Gerät von Herrn Peukert die neuere Variante ist, da sie den "moderneren" Aufbau besitzt.
Wer kann weitere Details beisteuern, die entsprechende Unterschiede dieses Modelles und seiner eventuell existierenden Varianten zeigen?

Vielleicht können wir Licht in die im RM angelegten Modelle A4Wa und A4Wb bringen, zu denen es bisher kaum konkrete Angaben gibt, die die Unterschiede festlegen?

Wolfgang Eckardt

Nachtrag:

Wesentliche Unterschiede, äußerlich erkennbar:

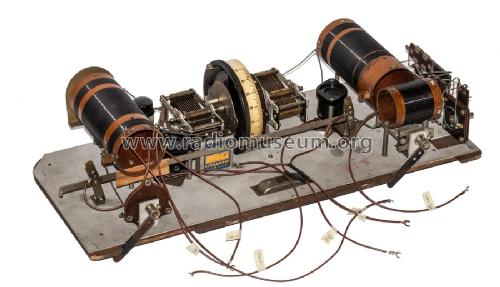

Auffällig der gesamte Systemaufbau mit waagerecht angeordneter HF-Vorstufe RENS1204 und Audion REN1104.
Auch das Netzteil.

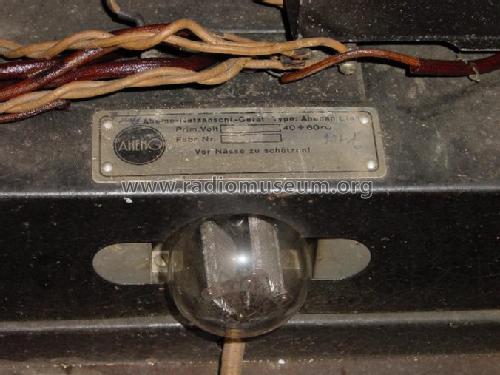

Alt: separates eingebautes Netzteil "Eta" für jeweils nur eine Netzspannung.
Neu: auf dem Chassis integriertes Netzteil mit Spannungswähler.

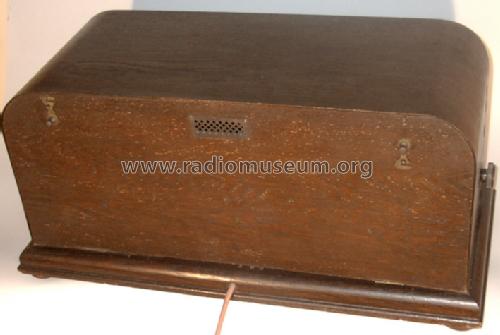

Rückwand. Alt: aus Holz; neu: Metall.
Anschlüsse für Antenne und Lautsprecher: Alt: an den Seiten; neu: hinten

Hier noch der Vergleich der Typenschilder.

Daraus könnte auch abgeleitet werden, dass das ältere Modell nur "A4" heißt, die neuere Variante aber "A4W". Auch das zweite im RM gezeigte Typenschild (Martin Steyer) nennt nur "A4".

Ist izwischen so angelegt.

Noch unklar ist auch die originale Röhrenbestückung der neueren Variante, ob dort schon die REN904 zum Einsatz kam. Die für ihre vielfachen Fehler berüchtigten "Funkschau Bestückungstabellen" führen nur die Typen A4Wa und A4Wb, jeweils mit REN904 statt 1104, Unterschiede bei der Endstufe: RE134 bzw. RE604.

W.E.
